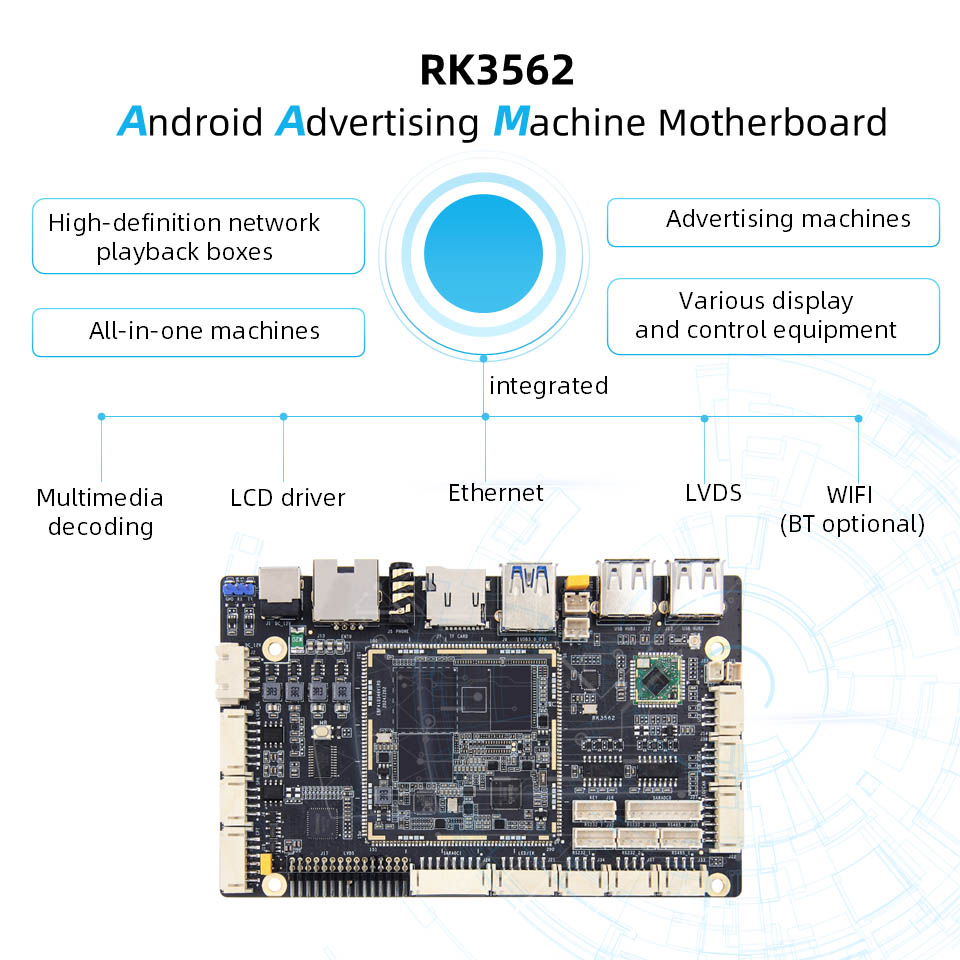

RK3562J Development Board

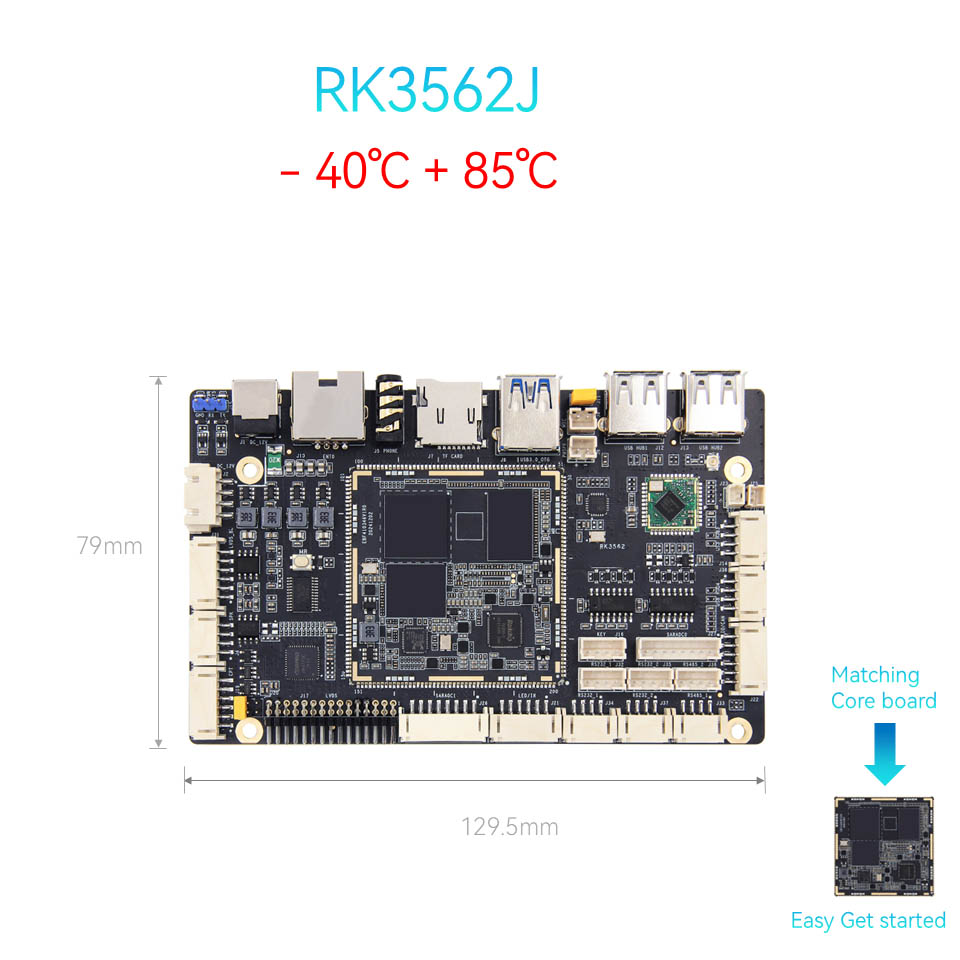

Technologie ThinkCore Technology RK3562J Development Board používá čipy průmyslové třídy, může pracovat stabilně po dlouhou dobu v provozním teplotním rozsahu -40 ° C až 85 ° C, splňující potřeby aplikací komerčních displejů v různých komplexních prostředích, jako jsou venkovní reklamní stroje, jako jsou venkovní reklamní stroje, jako jsou venkovní reklamní stroje, jako jsou venkovní reklamní stroje, jako jsou venkovní reklamní stroje, jako jsou venkovní reklamní stroje, jako jsou venkovní reklamní stroje, jako jsou venkovní inzerovací stroje, jako jsou venkovní inzerovací stroje, jako jsou venkovní inzerovací stroje, jako jsou venkovní reklamní stroje

Klíčové funkce:

Vysoce výkonná SOC: RockChip RK3562J čtyřjádrový Cortex-A55 @ 1,8 GHz, ideální pro digitální značení, inteligentní maloobchod a průmyslovou kontrolu.

● Bohatá rozhraní: Podpora duálního display prostřednictvím MIPI CSI/DSI + LVD, vysokorychlostní USB 3.0 a Wi-Fi 6 pro ultra nízké latenční připojení.

● Open-source Design: Open Source Support Baseboard Baseboard zdrojový soubor PCB a SDK poskytoval pro rychlé přizpůsobení.

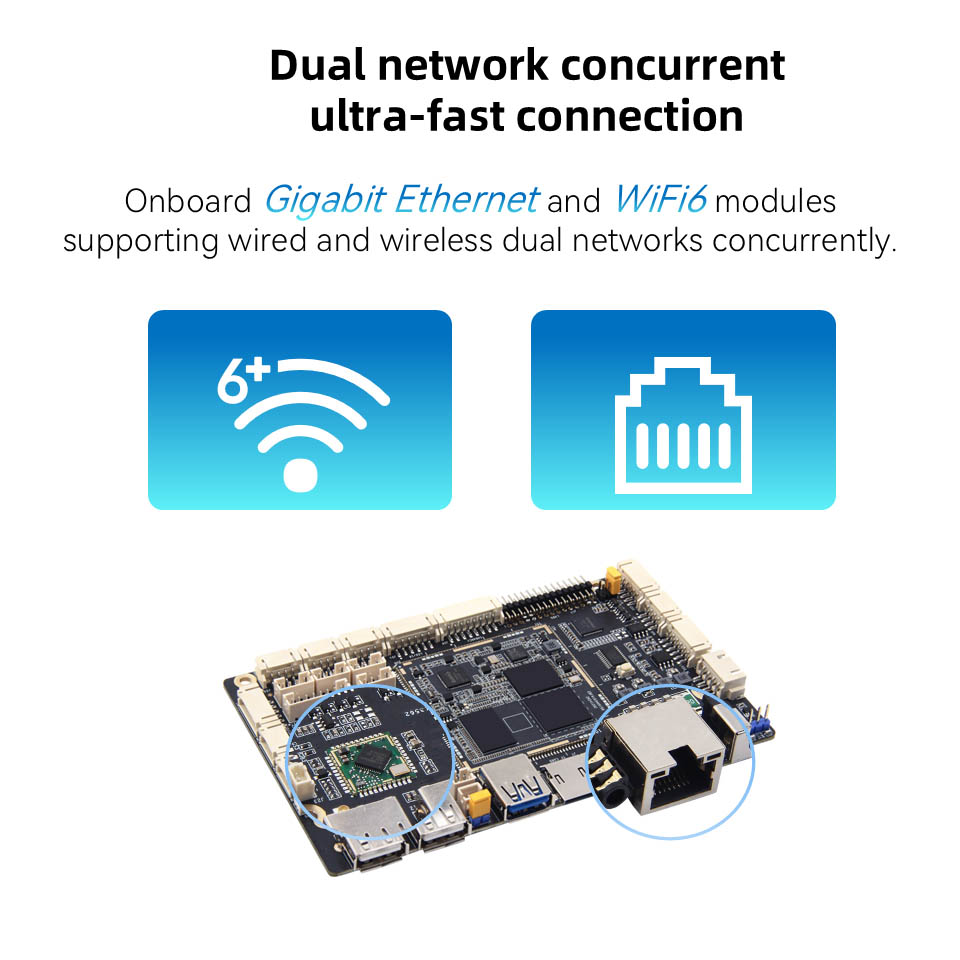

● Port Gigabit Ethernet: Gigabit Ethernet Port může poskytnout efektivní, stabilní a flexibilní podporu sítě pro komerční zobrazovací desky a další vybavení

● Spolehlivost komerčního stupně: Stabilní podpora Android/Linux, přizpůsobená pro 24/7 digitálních značení a zařízení AIOT.

● Oficiální podpora mainstreamových obrazů operačního systému: jako jsou Android, Debian a Ubuntu, které lze použít na více než 6 různých aplikačních prostředí.

Proč si nás vybrat?

Hardware s otevřeným zdrojem: Upravte základní desku volně-žádné licenční bariéry.

Technická podpora: Online technická podpora, která pomáhá urychlit vývoj a pomoc pro integraci OEM/ODM.

Nákladové efektivní: Řešení připravené k nasazení s rychlejším trhem než konkurenti.

Aplikace: Interaktivní kiosky, reklamní hráči, živé streamovací boxy, komerční displeje all-in-one reklama, živý vysílací stroj

Parametry produktu:

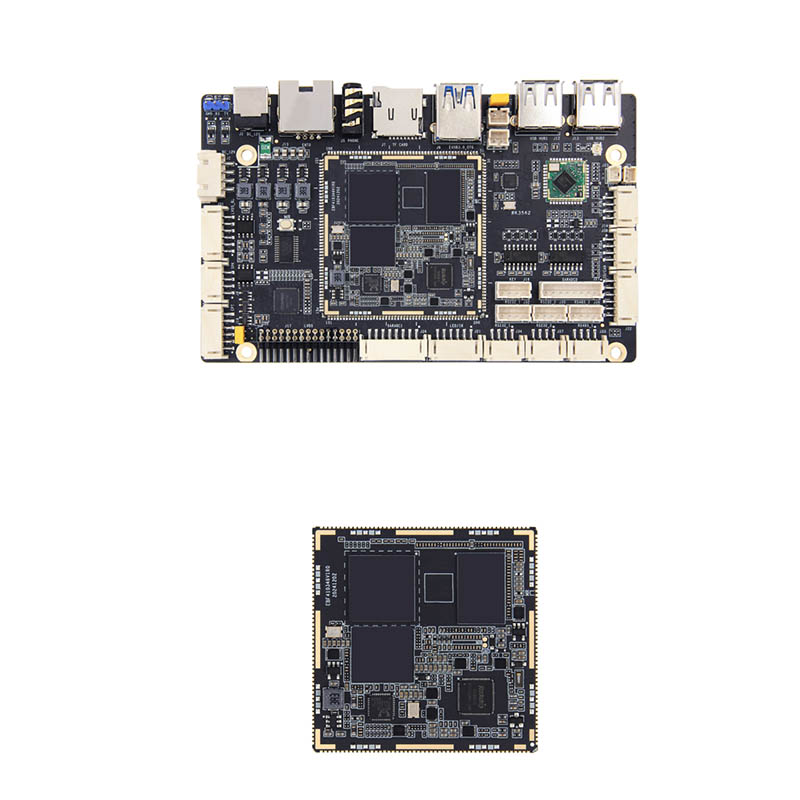

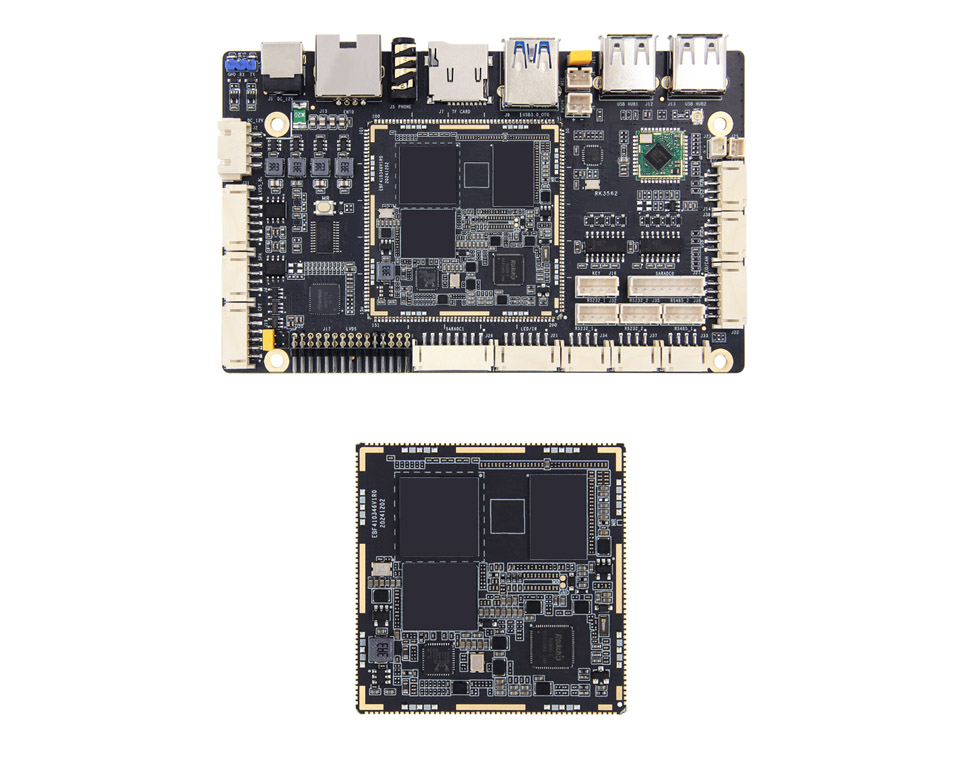

Konfigurace hardwaru základní desky RK3562J

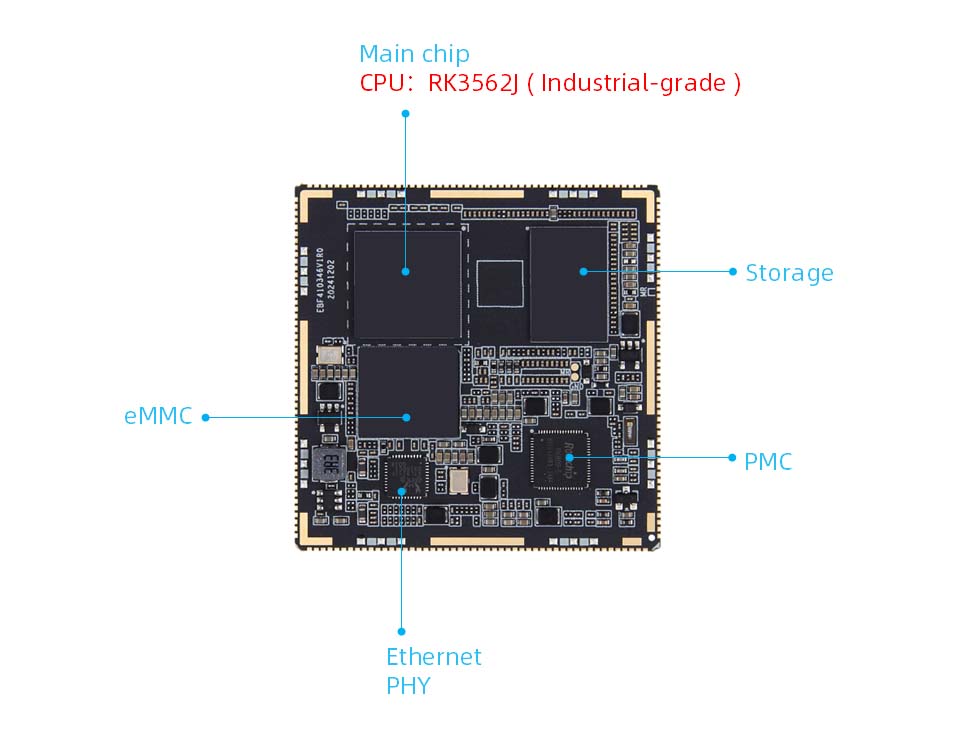

● Hlavní čip

Model: RK3562/RK3562J

CPU: čtyřjádrový kortex-a53, až 2,0 GHz

GPU: Mali-G52

NPU: 1Tops Computing Power (průmyslový stupeň RK3562J bez NPU)

● Paměť: 1/2/4/8GB, LPDDR4/4X (přizpůsobitelné)

● Úložiště: 8/32/64/128 GB, EMMC (přizpůsobitelné)

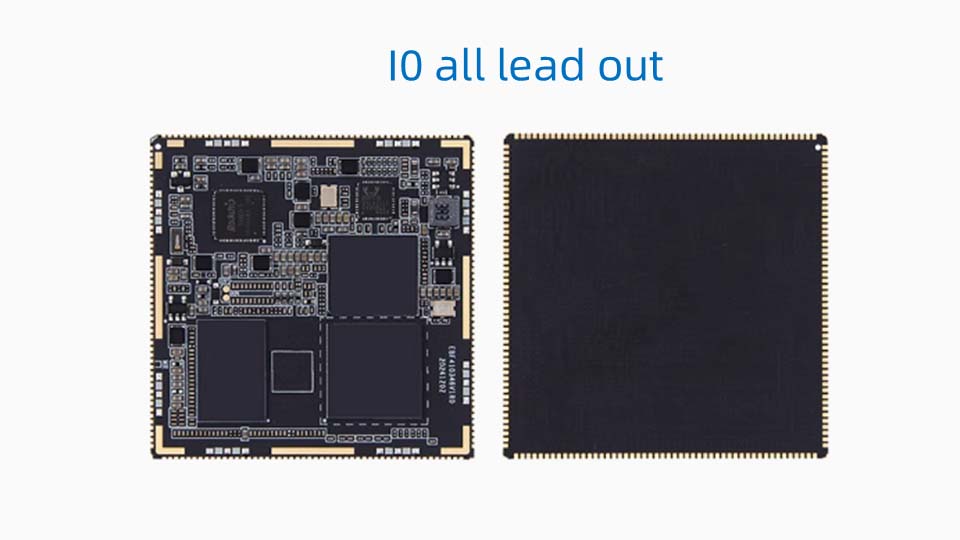

● Rozhraní: Rozhraní Hole Hole, 10 úplných potenciálních zákazníků

● PCB: 8 vrstev, Black Immersion Gold Design

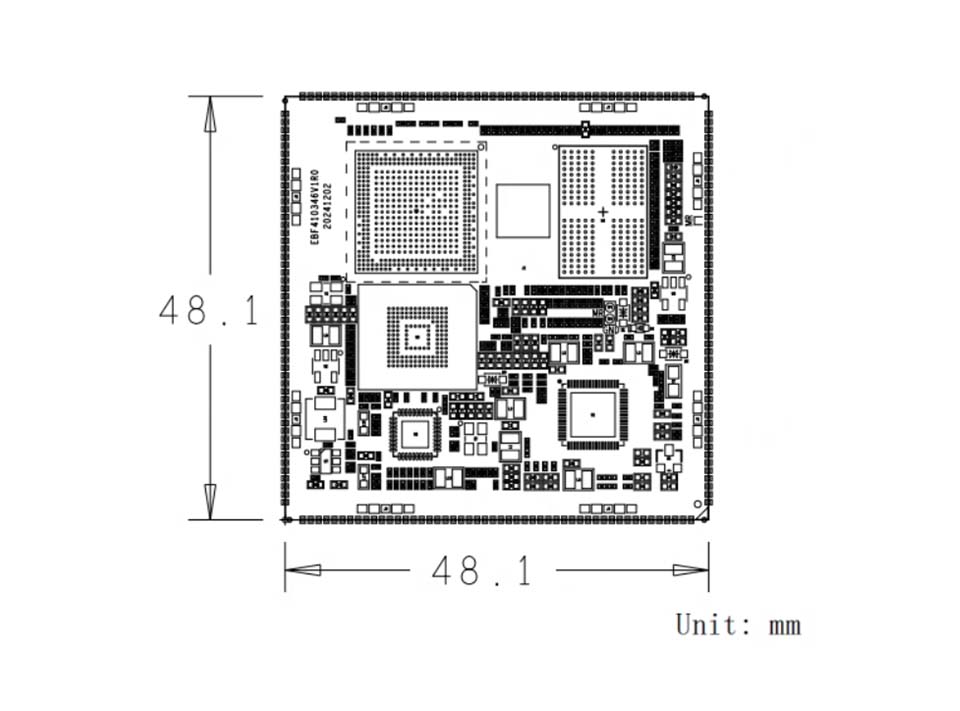

● Velikost: 48,1*48,1 mm

Signální kolíky

● IO: 86 GPIO PINS, včetně 1 diferenciálních hodin, 3 knoflíkových kolíků a 1 ovládacího kolíku

● Síťový port: 1 Gigabit Ethernet

● Sériový port: 10

● 12C: 6

● SPI: 3

● Může: 2

● ADC: 13

● PWM: 15

● 12s: 2

● USB3.0 OTG: 1

● Hostitel USB2.0: 1

● Kamera: MIPICS12Lane*4

● SDMMC: 2

● SPK: 1

● Zvukový výstup: 1

● MIC: 1

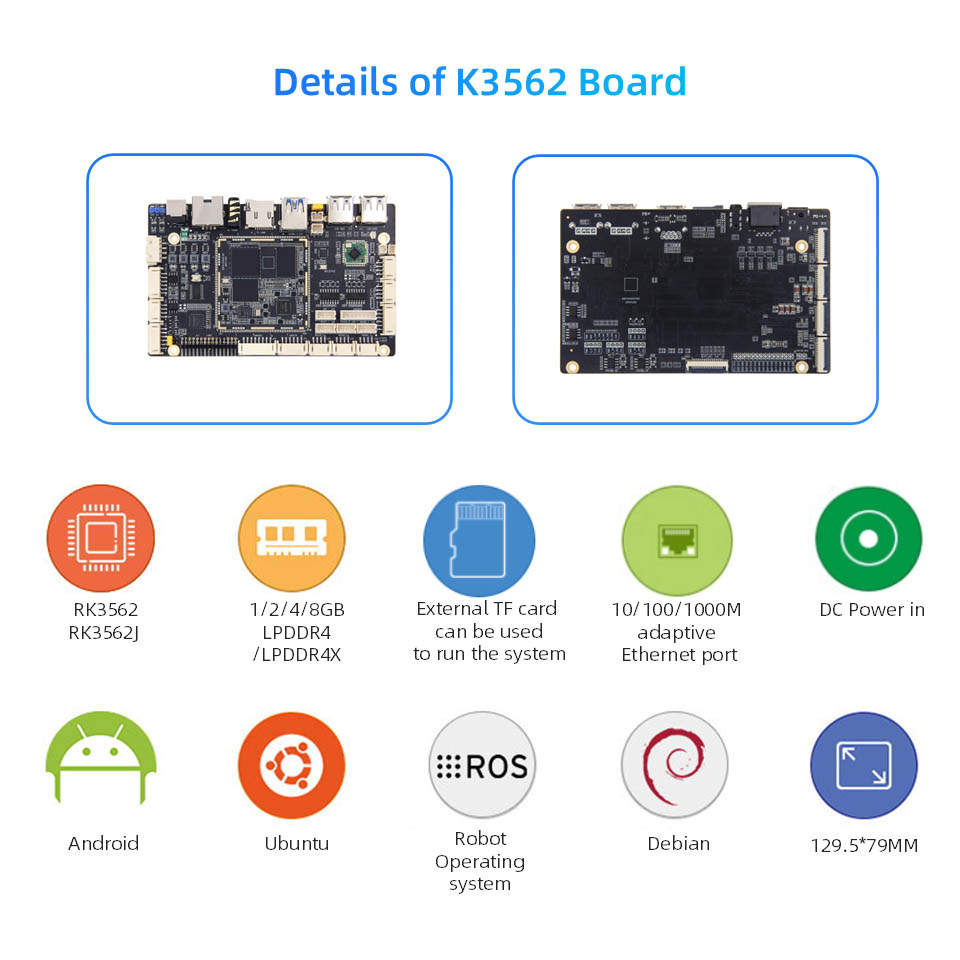

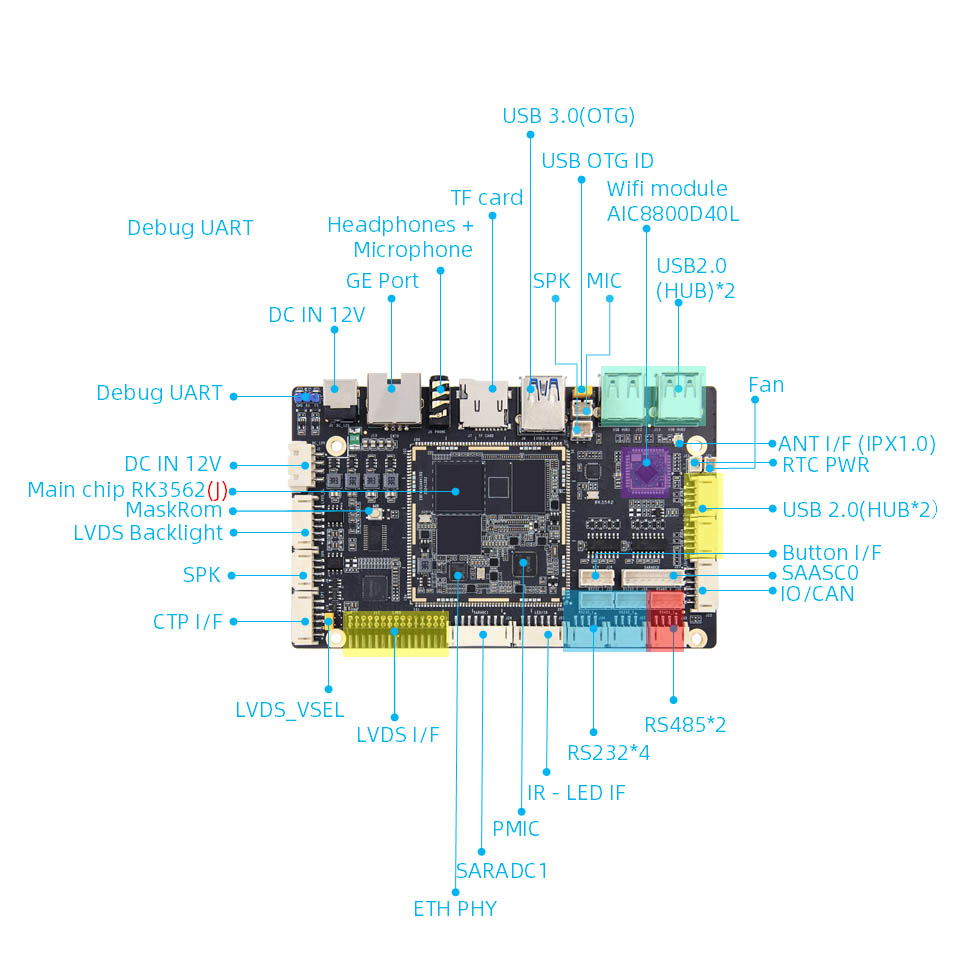

RK3562J Konfigurace hardwaru základní desky

● Hlavní čip:

Model: RK3562/RK3562JCPU: čtyřjádrový Cortex-A53, hlavní frekvence do 2,0 GHZGPU: Mali-G52NPU: 1Tops Computing Power (průmyslový stupeň RK3562J bez NPU)

● Paměť: 1/2/4/8GB, LPDDR4/4X (přizpůsobitelné)

● Úložiště: 8/32/64/128 GB, EMMC (přizpůsobitelné)

● Rozhraní napájení: DC 12V@2A DC vstup

● Ethernet: Gigabit Network Port*1, podporuje rychlost přenosu dat 10/100/1000Mbps

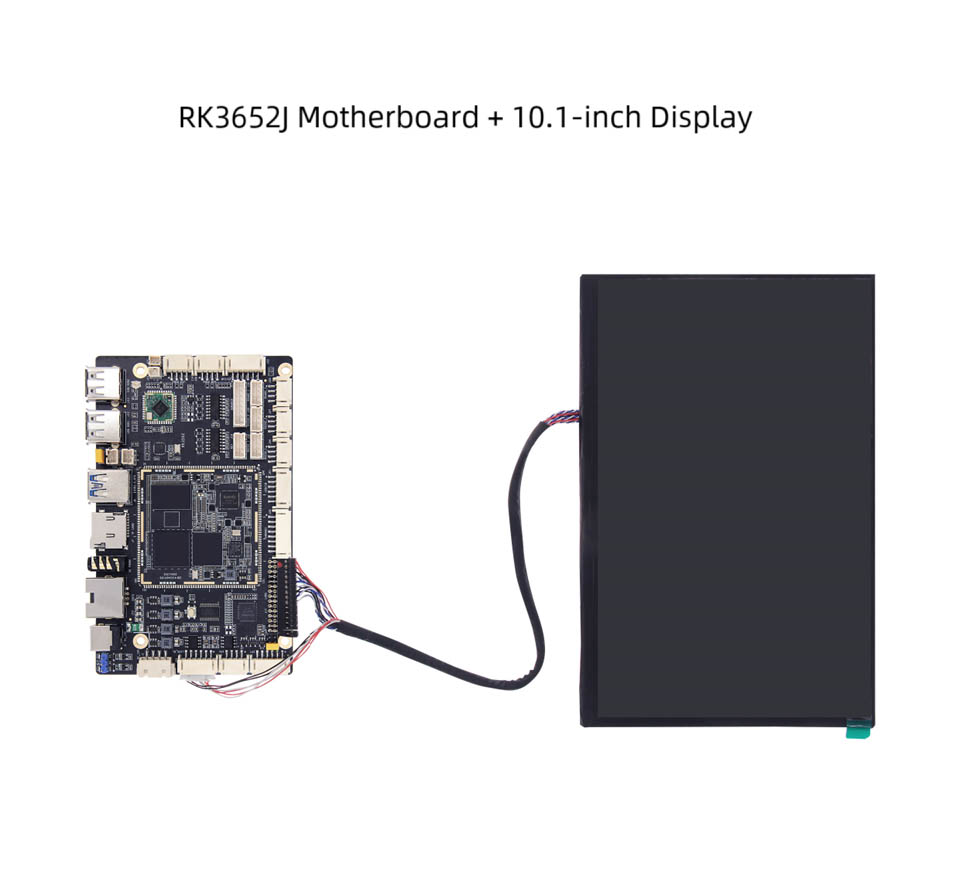

● LVDS: 2*15PIN LVDS Screen Interface*1

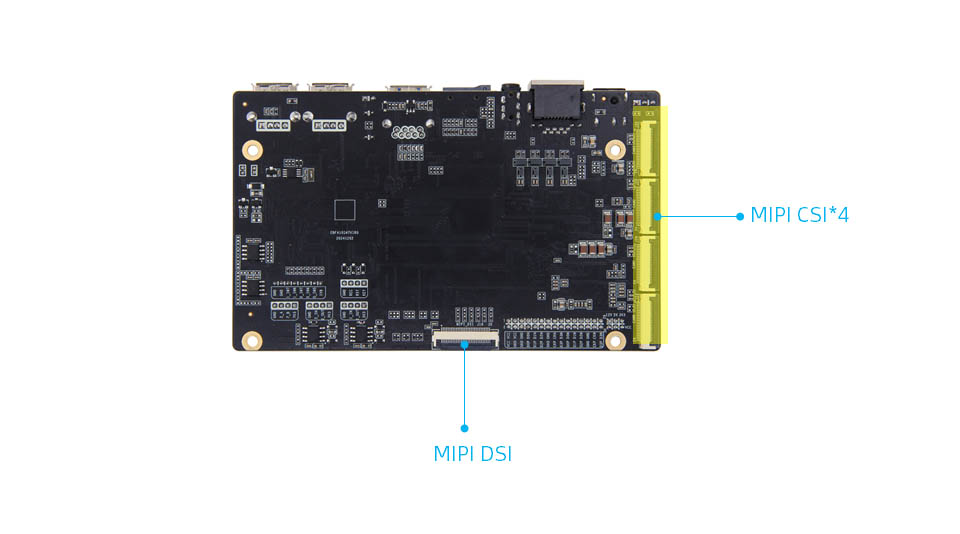

● Rozhraní MIPI-DSI: Rozhraní obrazovky MIPI*1, MIPIDSI a LVDS jsou znovu použity a výchozí je připojit se k obrazovce LVDS. Pokud se rozhodnete připojit k MIPIDSI, musíte změnit rezistor

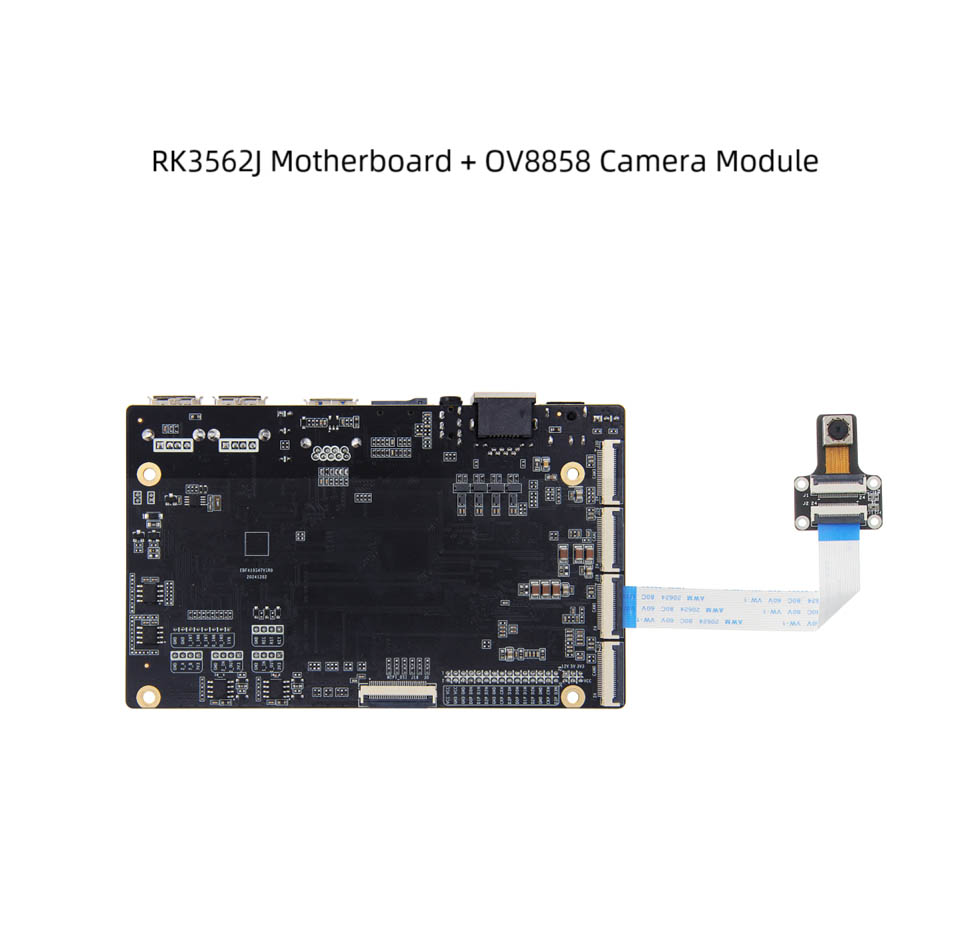

● MIPI-CSI: Rozhraní fotoaparátu MIPI*4, lze zapojit do fotoaparátu IMX415/OV8858 v obchodě (výchozí kombinace je kamera OV8858)

● Kapacitní dotyková obrazovka: Rozhraní dotykové obrazovky LVDS*1

● LCD podsvícení: rozhraní podsvícení LVDS*1

● Rozhraní napájení obrazovky: Rozhraní výběru napětí LVDS*1

● USB2.0: rozhraní USB Hub*4

● USB3.0: Rozhraní USB OTG*1, výchozí je režim zařízení, režim lze vybrat pomocí svitu.

● WiFi: Modul Wifi6 na palubě, model: AIC8800D40L

● Držák karty TF: Podpořte kartu micro SD (TF) pro spuštění systému, až 512 GB
