Hlavní deska Allwinner H618

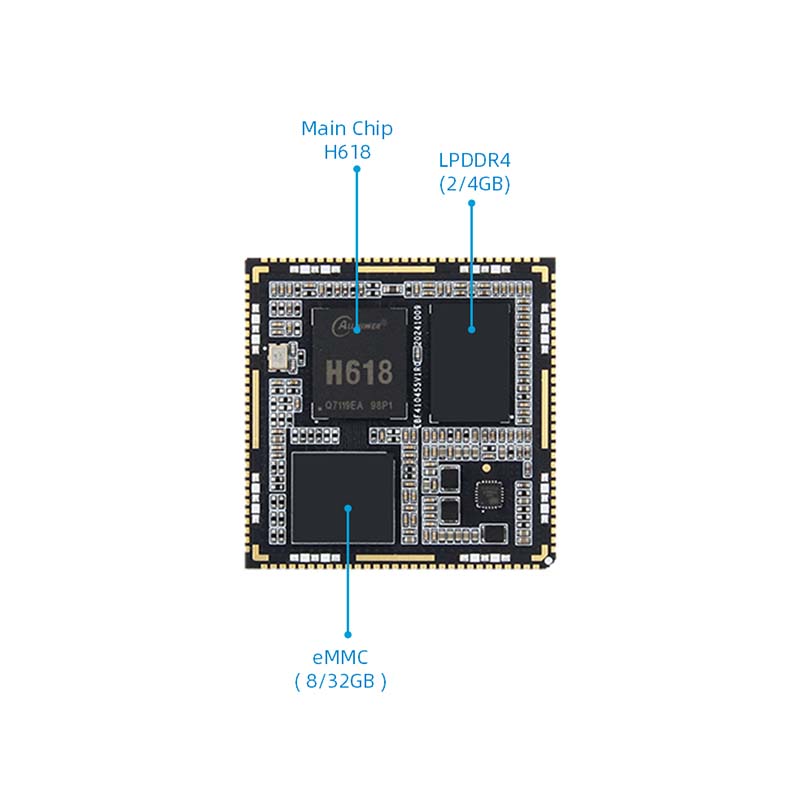

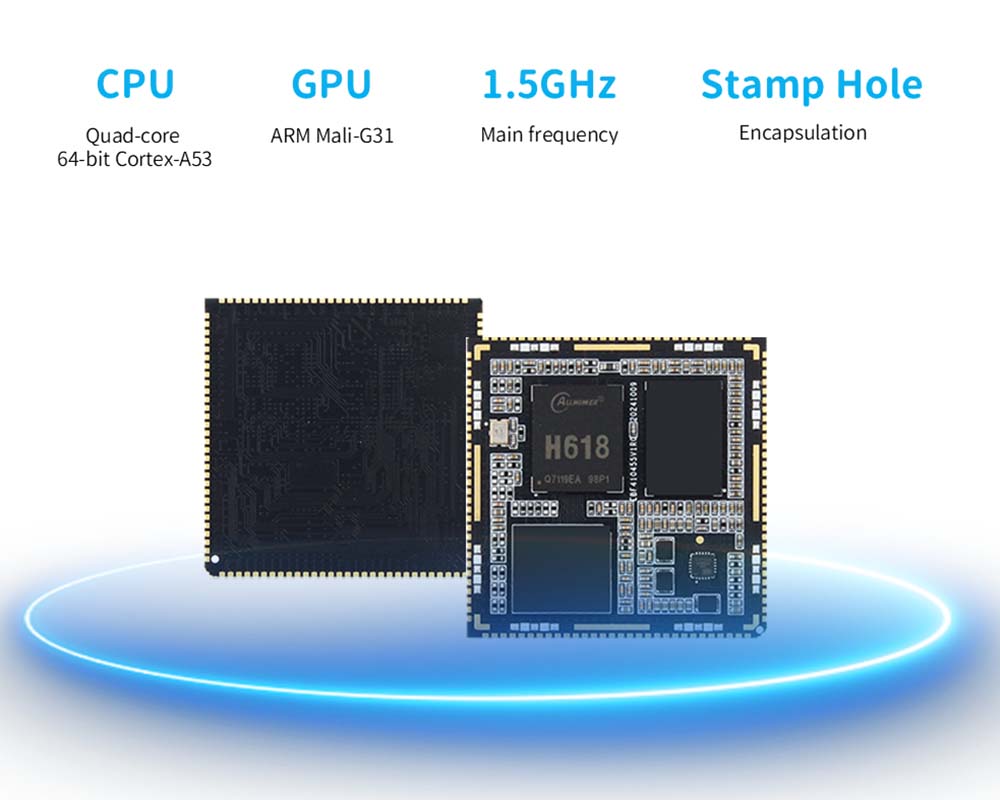

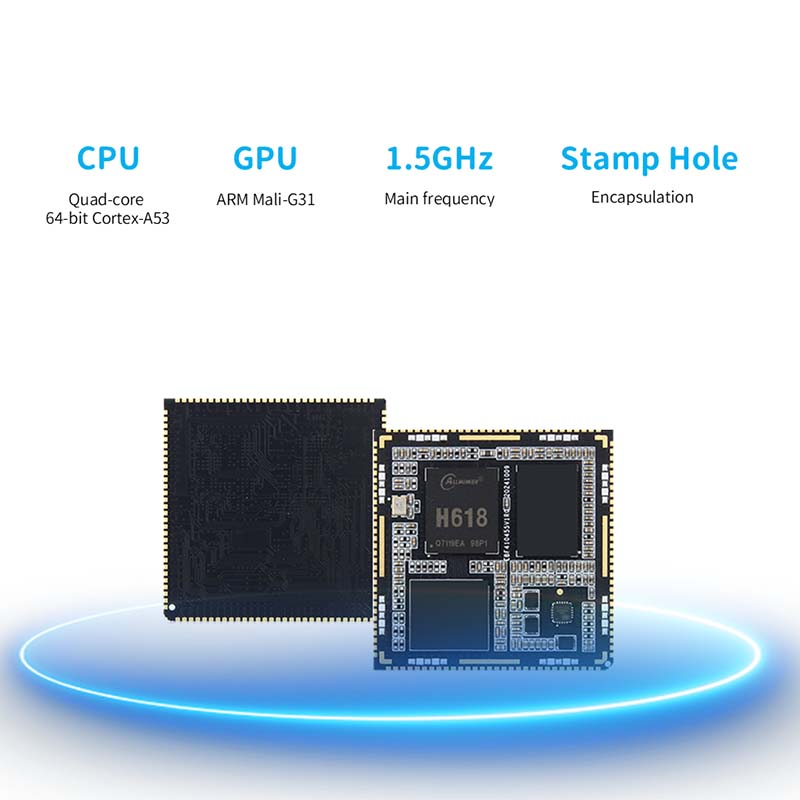

● Tato jádrová deska A1 Stamp Hole (TP-A1CS) používá Allwinner H618 jako hlavní čip, 64bitový čtyřjádrový procesor Cortex-A53, hlavní frekvenci 1,5 GHz, integrovaný Mali-G31GPU, s bohatými zvukovými a video prodlouženími, lze široce používat v televizních boxech, chytrých obrazovkách, chytrých obrazovkách, chytrých obrazovkách.

● Podporuje kódování a dekódování více formátů videa, podporuje až 8k@24fps H.265 dekódování a 4K@25fps H.264 kódování a podporuje až 4K@60fps HDMI displej.

● Poskytuje dvě možnosti paměti a úložiště, paměť LPDDR4 Volitelné 2GB/4GB, úložiště EMMC 3 Možnosti 8 GB/32 GB.

● Přijetí designu rozhraní pro rozhraní razítka má deska pouze 40*40 mm, malá a vynikající, se 6 vrstvami černého ponorného zlata. Kromě DDR, EMMC Bus, LRADC, I0 je plně vedena

● Periferní rozhraní je bohaté a základní deska vede USB OTG/HOST, I2CSPI, PWM, I2S, HDMI, UART a další rozhraní prostřednictvím připojení díry.

● Oficiálně podporuje mainstreamovou Android TV, Debain, Ubuntu Operation System Images a lze jej použít na více než 6 různých aplikačních prostředí.

● Společná deska Wildfire Luban Cat A110 poskytuje výukové programy a soupravy pro vývoj ovladačů SDK a informace jsou zcela open source, což je pro uživatele vhodné použít a sekundární vývoj.

Parametry základní desky H618

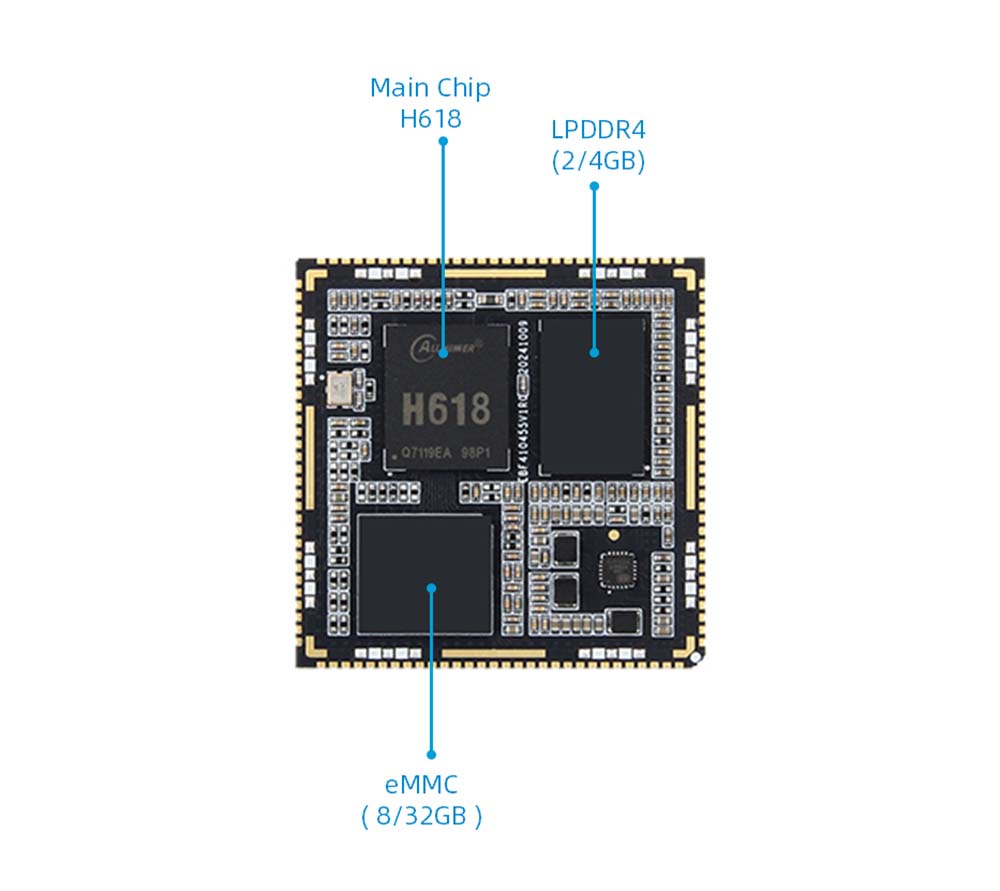

● Hlavní čip: Allwinner H618

● CPU: čtyřjádrový 64bitový Cortex-A53

● Copp: ARM Malizo-G31

● Paměť: na palubě LPDDR4, 2/4GB

● Úložiště: EMMC, 8/32 GB, podporuje bootovací systém EMMC

● Rozhraní: Kromě DDR, EMMC Bus, LRADC, 10 úplných potenciálních zákazníků, včetně GPI088, z toho 8 vyhrazených USB, 1 AP resetovací resetovací pin, 1 Bluetooth Enable, 1 WiFi, 1 tlačítko Fel

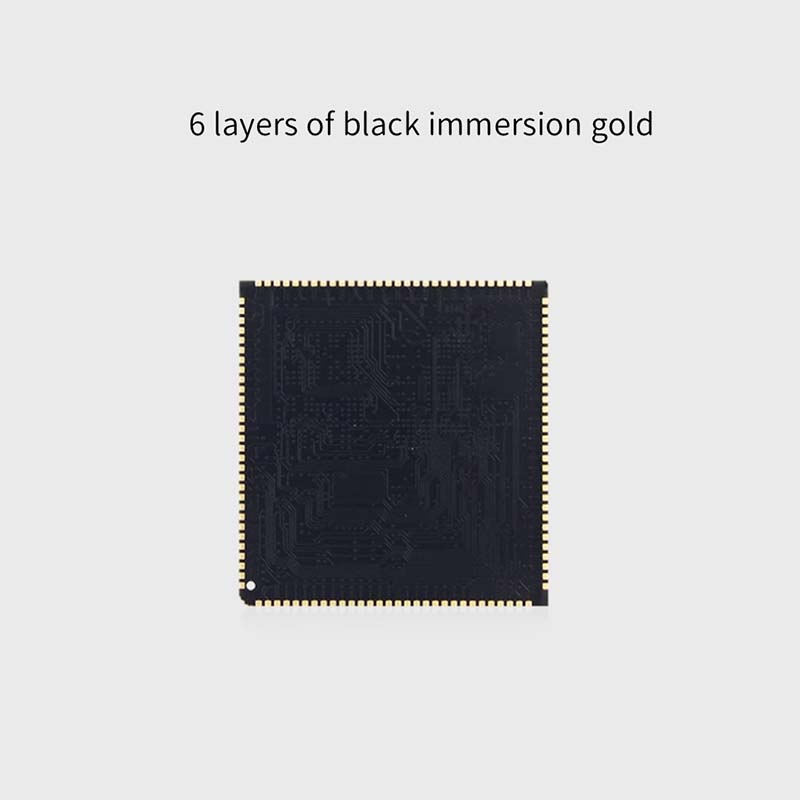

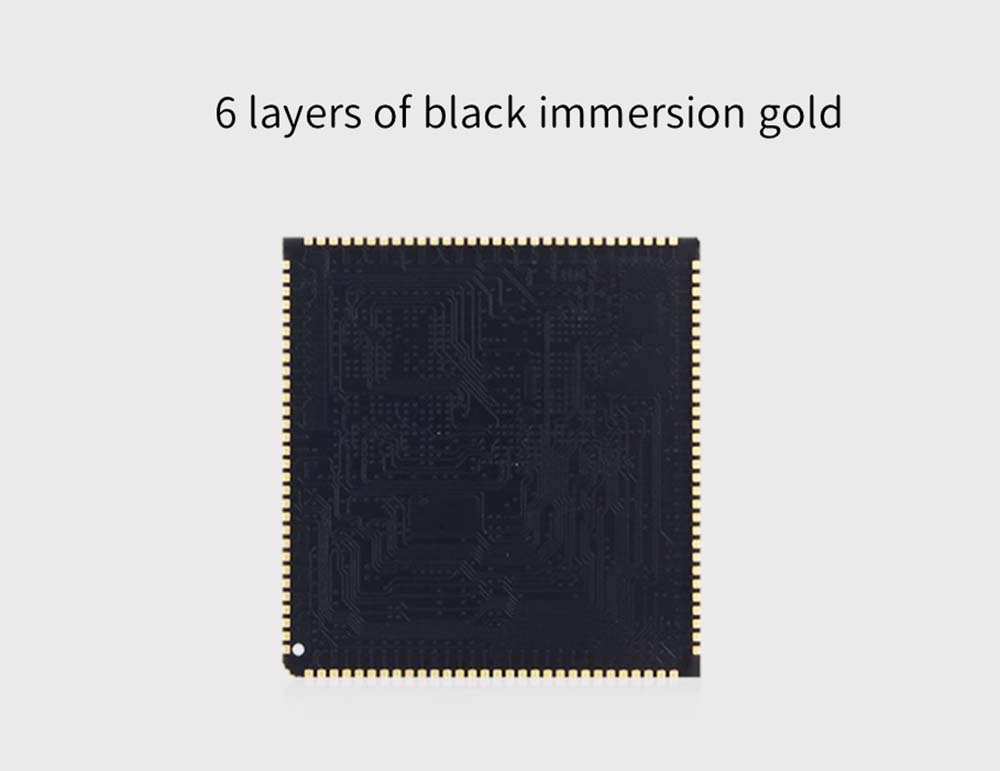

● PCB: 6 vrstev, Design Immersion Gold

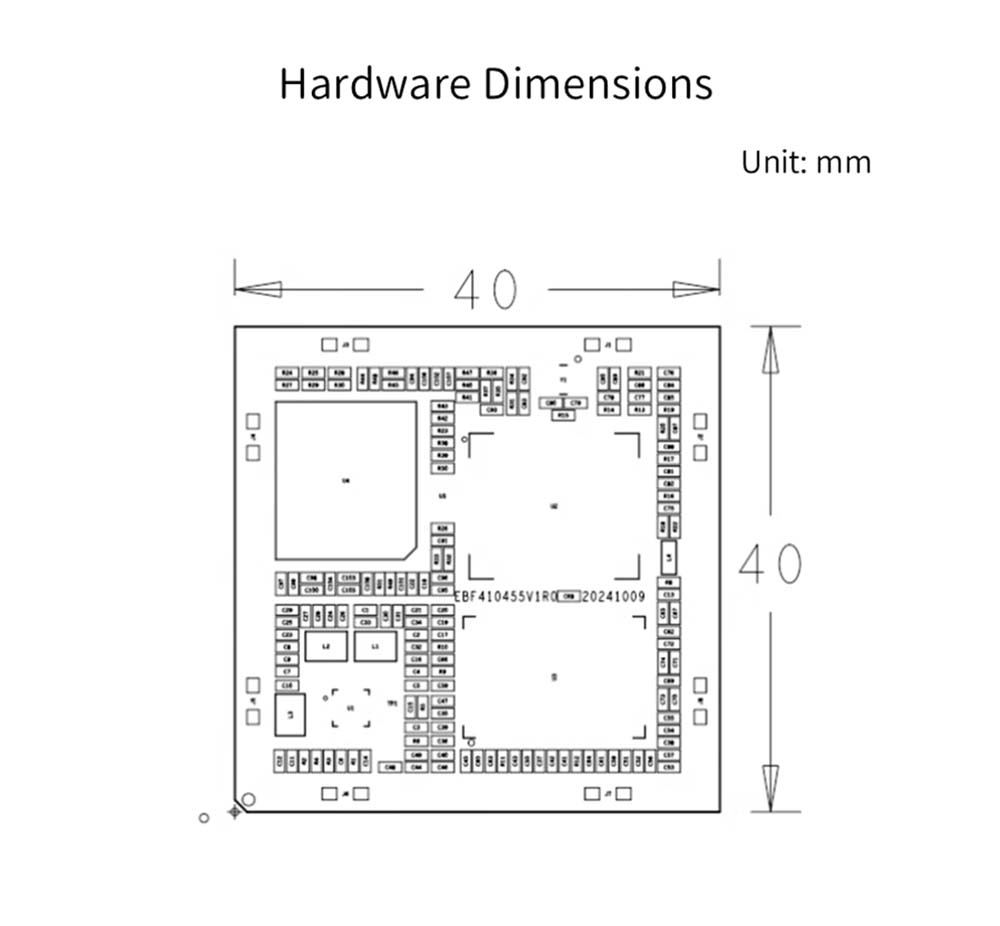

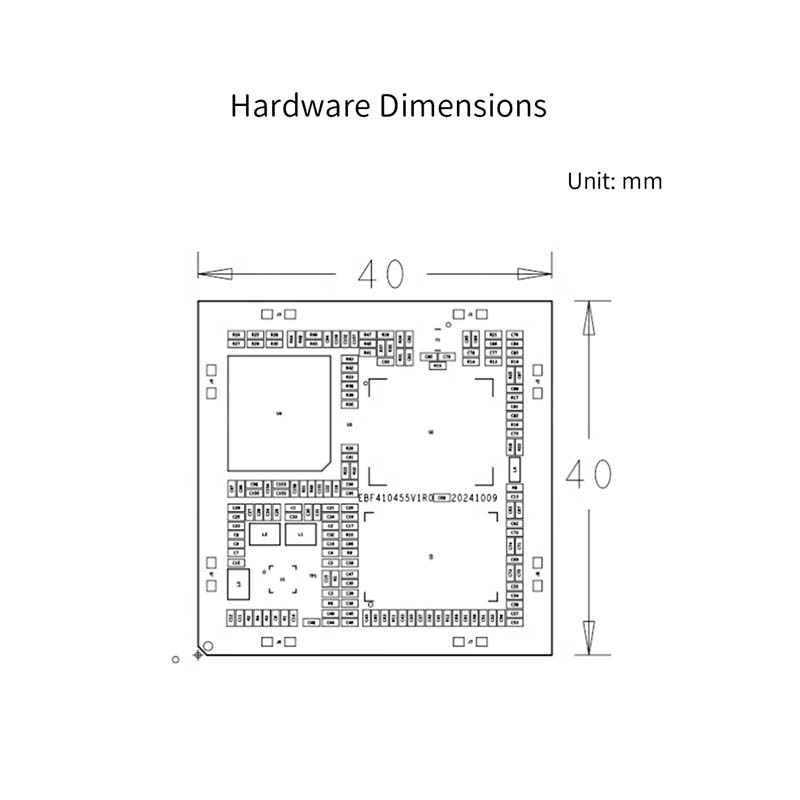

● Velikost: 40*40 mm

Rozhraní signálu

● Síťový port: 1 Gigabit Ethernet

● Jtag: 1

● Zvuk: 1, levé a pravé kanály

● Sériový port: 6

● 12C: 5

● SPI: 2

● PWM: 4

● 12s: 3

● USB OTG: 1

● Hostitel USB: 3

● HDMI: 1

● SD: 1

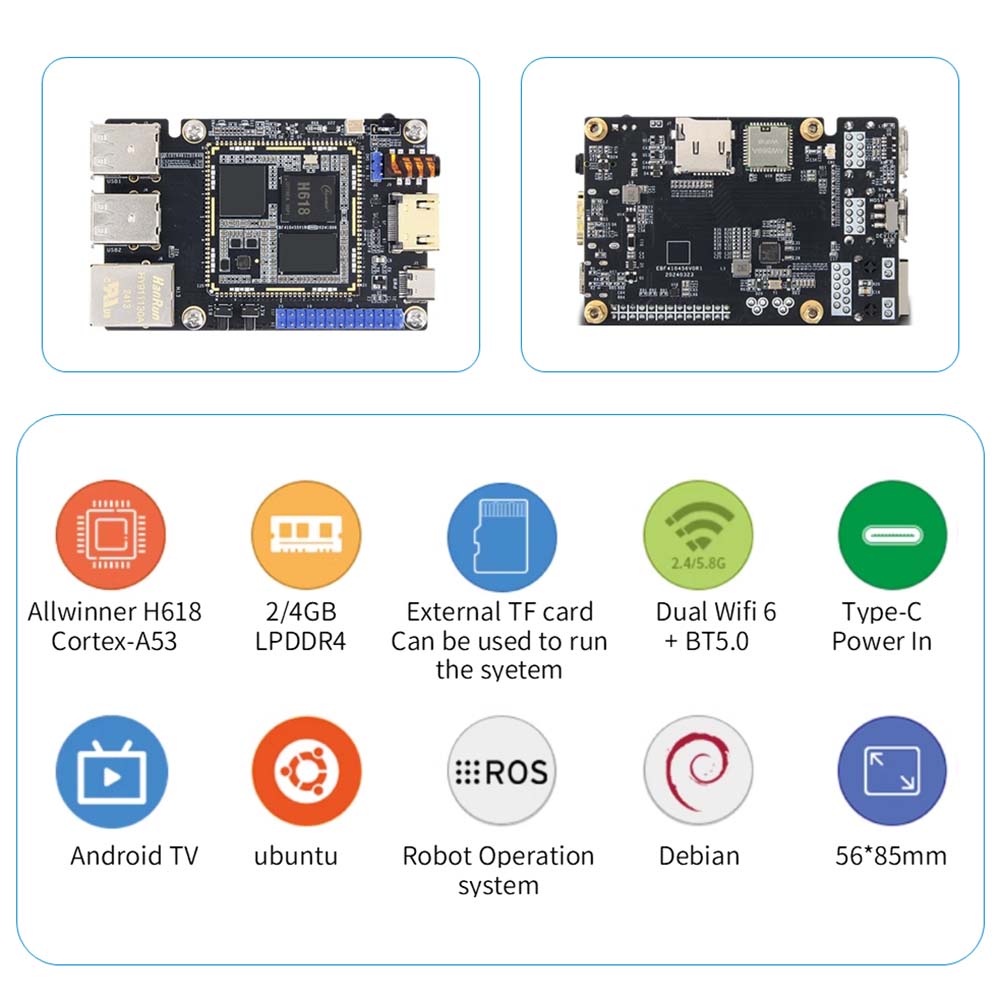

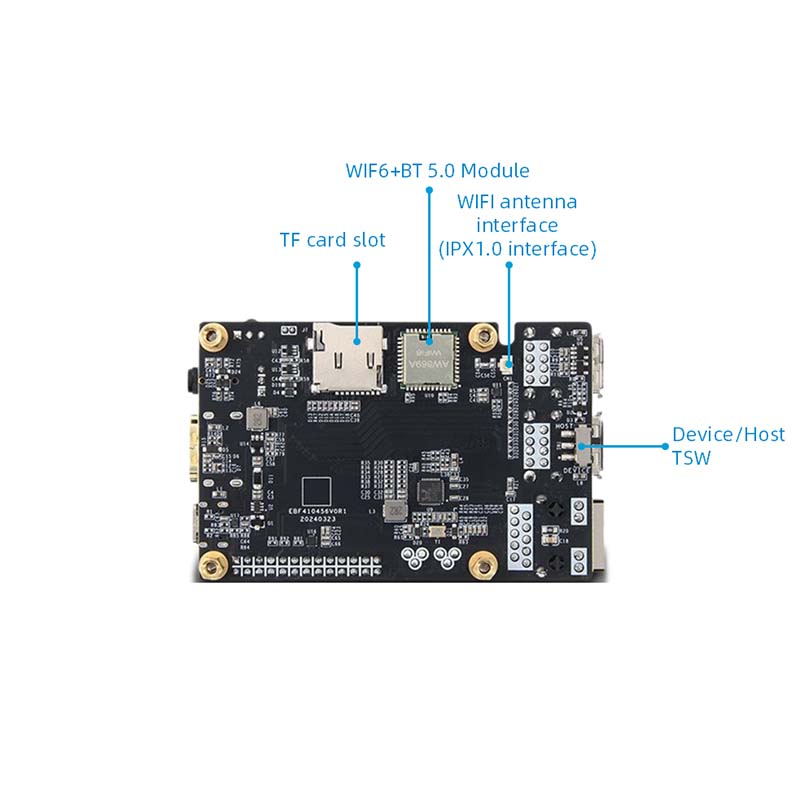

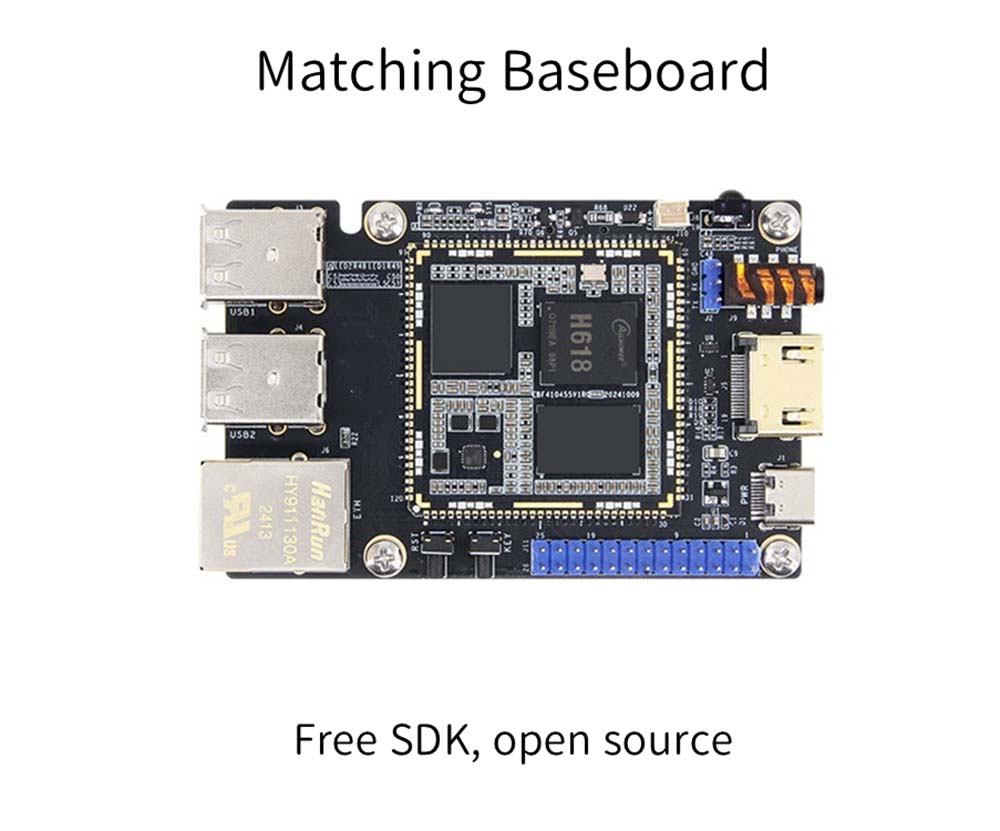

Je k dispozici odpovídající základní deska

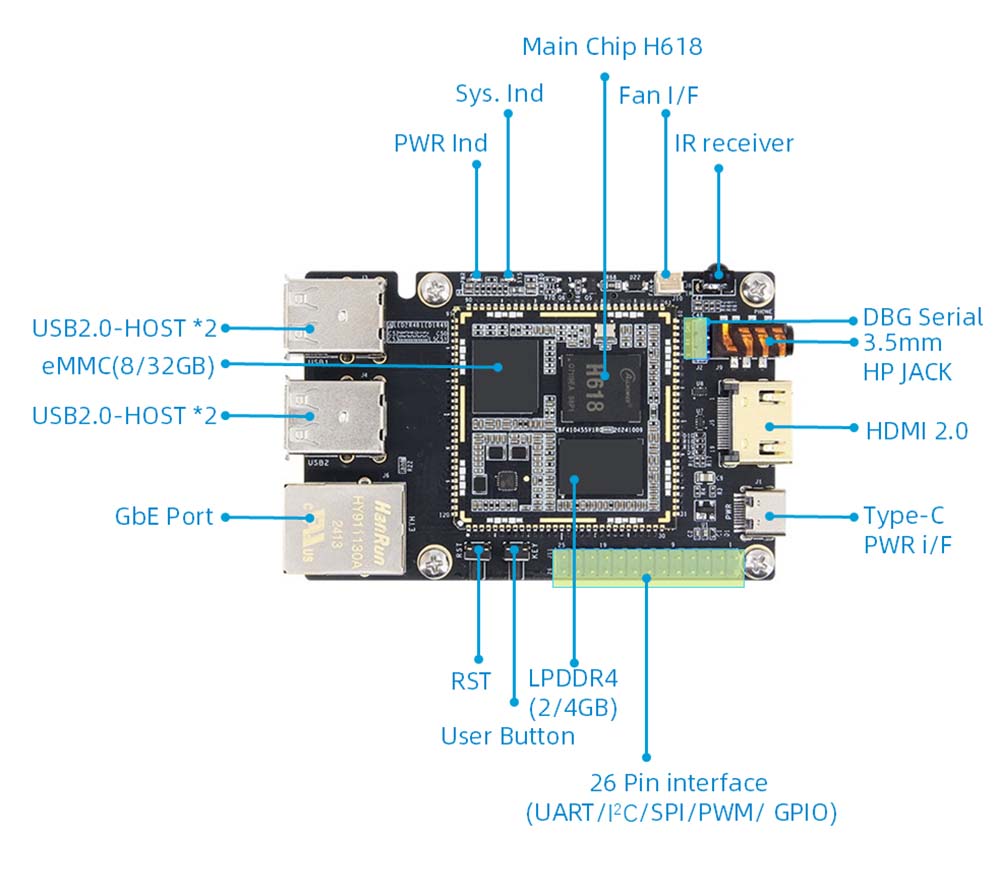

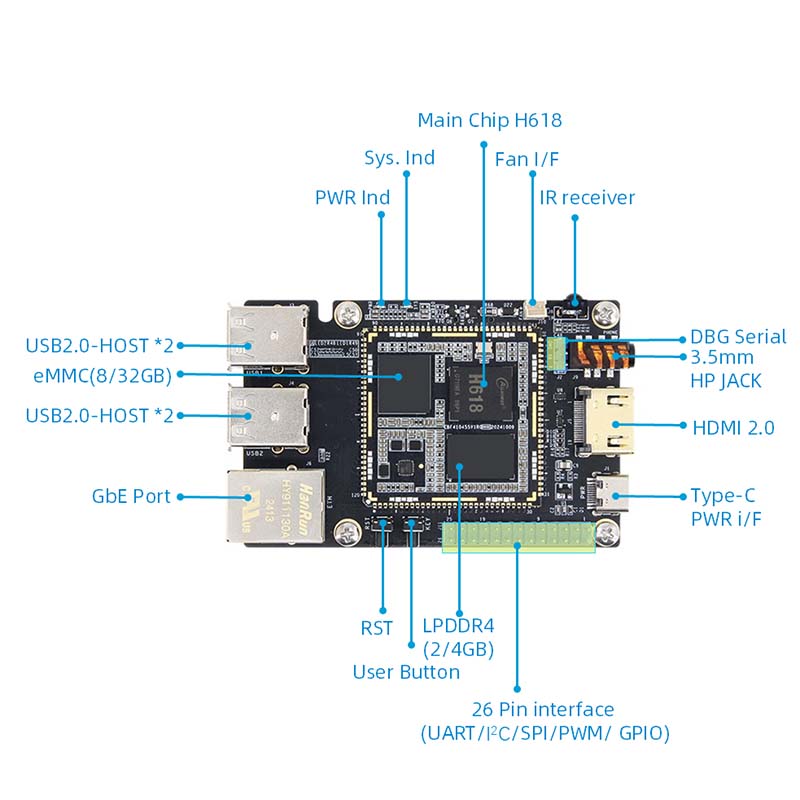

Parametry hardwaru H618 H618

1. CPU: Hlavní čip: Allwinner H618, čtyřjádrový 64bitový kortex-a53

2. Guu: MM G31 MP2

3. paměť: na palubě LPDDR4, 2/4GB

4. Storage: EMMC, 8/32GB, podporuje systém Boot Boot EMMC

5. Power Interface: 5V@3A DC vstup, rozhraní typu C, lze také použít k spalování obrázků

6. Y Ethernet: 10/100/1000m Adaptivní port Ethernet

7. USB2.0: rozhraní typu USB hostitele-A*4

8. Spínač výběru USB-OTG: hostitel po přepnutí na typ-A, zařízení při přepnutí na typ-c

9. HDMI: rozhraní obrazovky HDMI2.0*1, podporuje 1920x1080@60fps v systému Linux a 4096x2160@60fps pod Android TV System

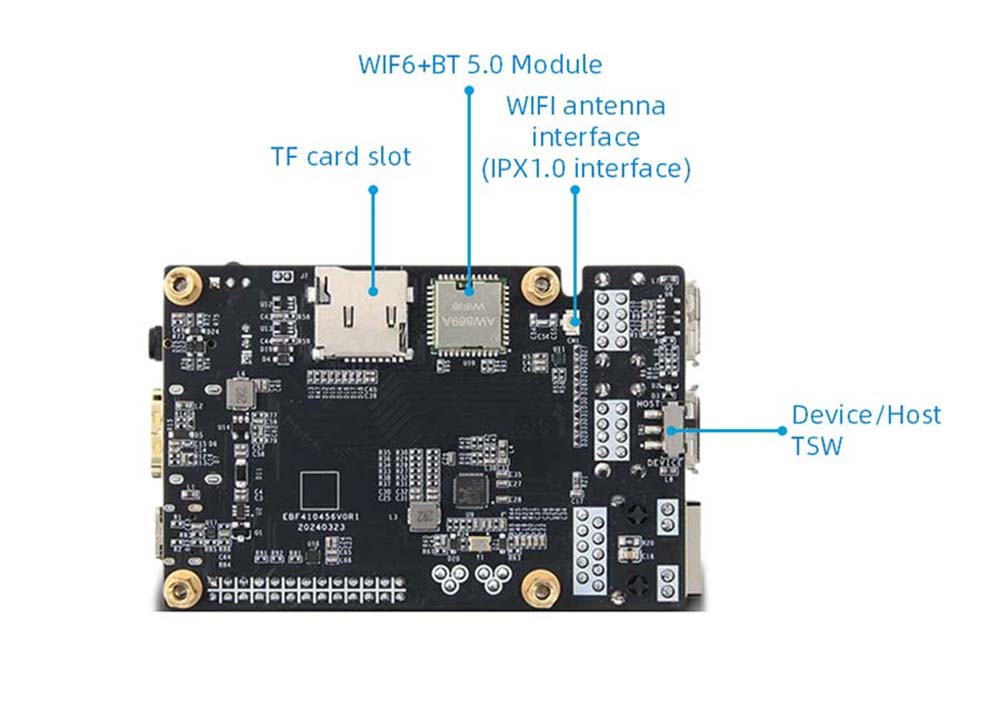

10. WiFi+Bluetooth: Podpora na palubě 2,4g/5,8 g duální pásmo Wifi6+BLE5.0, model: AW869A

11. Držitel karet TF: Rozhraní SD3.0, podporuje až 512 GB, podporuje systém bootovacích karet TF

12. Rozhraní I0: 26 PIN 2.54 Rozhraní PIN, podporuje GPIO, SPI, I2C, UART, PWM

13. Debug sériový port: Výchozí parametr 115200-8-N-1

14. Audio: 3,5 mm rozhraní sluchátka*1;

15. Tlačítko: Tlačítko Resetování*1, tlačítko uživatele*1

16. LED: indikátor napájení*1; Systémový indikátor "1

17. Infračervený přijímač: Podpora funkce infračerveného dálkového ovládání

18. Rozhraní ventilátoru: Podpora instalace 5V ventilátoru pro rozptyl tepla

19. Velikost: 56*85 mm
