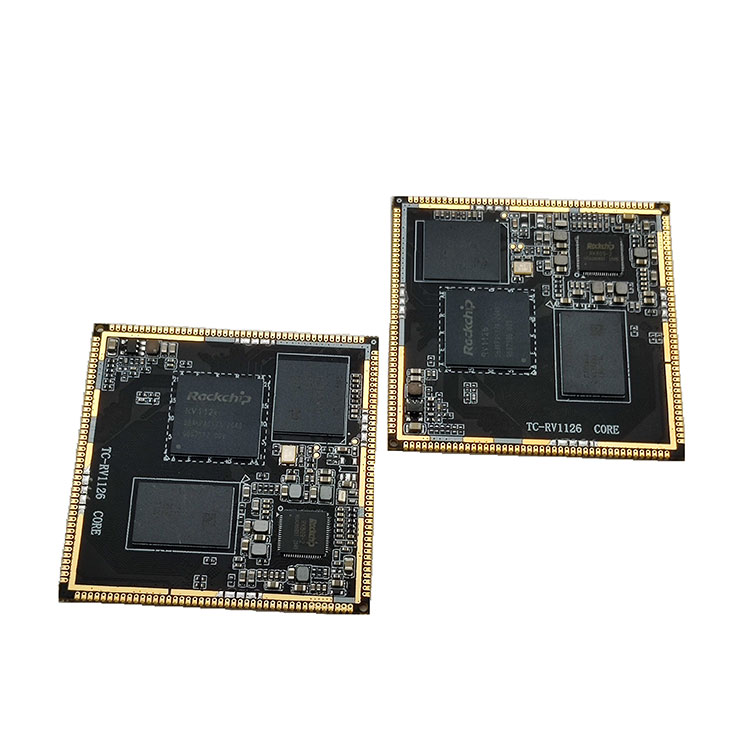

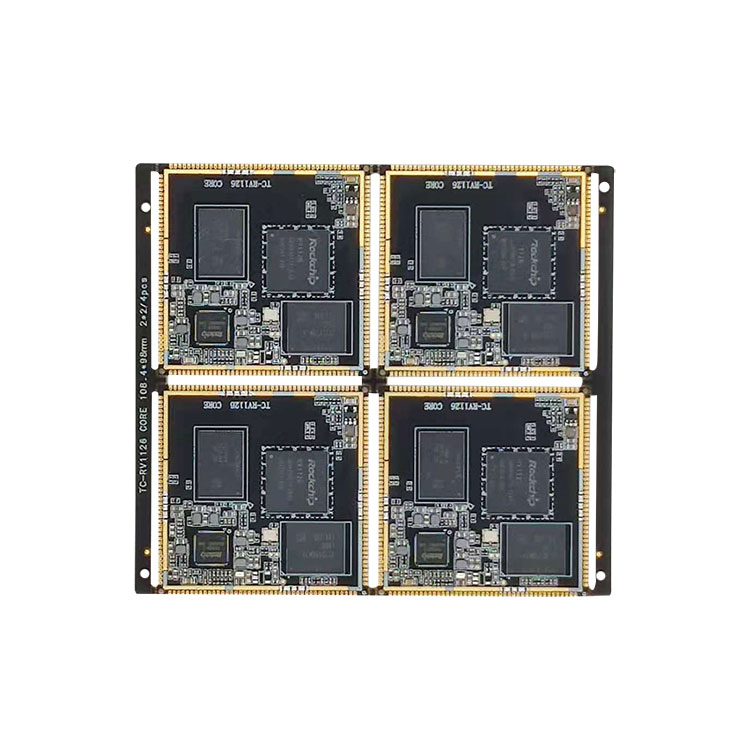

Základní deska TC-RV1126 AI pro otvor pro razítko
  • Základní deska TC-RV1126 AI pro otvor pro razítkoZákladní deska TC-RV1126 AI pro otvor pro razítko
  • Základní deska TC-RV1126 AI pro otvor pro razítkoZákladní deska TC-RV1126 AI pro otvor pro razítko
  • Základní deska TC-RV1126 AI pro otvor pro razítkoZákladní deska TC-RV1126 AI pro otvor pro razítko
  • Základní deska TC-RV1126 AI pro otvor pro razítkoZákladní deska TC-RV1126 AI pro otvor pro razítko
  • Základní deska TC-RV1126 AI pro otvor pro razítkoZákladní deska TC-RV1126 AI pro otvor pro razítko
  • Základní deska TC-RV1126 AI pro otvor pro razítkoZákladní deska TC-RV1126 AI pro otvor pro razítko

Základní deska TC-RV1126 AI pro otvor pro razítko

Základní deska TC-RV1126 AI pro razítko: Rockchip RV1126 AI Core Board 14nm čtyřjádrový 32bitový procesor A7 s nízkým výkonem AI RV1126 s integrovaným procesorem neurální sítě 2.0Tops NPU. Vestavěný video kodek Video CODEC, podpora 4K H.264/H.265@30FPS a vícekanálový video kodek. Základní desky a vývojové desky platformy Thinkcore

Odeslat dotaz

Popis výrobku

Základní deska Rockchip RV1126 AI

1. TC-RV1126 AI Základní deska pro úvod do otvoru pro razítko
Základní deska TC-RV1126 AI využívá 14nm čtyřjádrový 32bitový procesor A7 s nízkým výkonem AI RV1126 od vynikajícího výrobce čipů Rockchip. Integruje NEO a FPU. Hlavní frekvence je až 1,5 GHz, což umožňuje rychlé spuštění FastBoot a podporuje TrustZone. Technologie a více kryptografických motorů.

RV1126 má vestavěný procesor NPT neurální sítě 2.0Tops, kompletní nástroje a podpůrné algoritmy AI a podporuje přímou konverzi a nasazení Tensorflow, PyTorch, Caffe, MxNet, DarkNet a ONN.

Vestavěný video kodek Video CODEC, podporuje 4K H.264/H.265@30FPS a vícekanálový video kodek, který může splňovat potřeby nízké přenosové rychlosti, kódování s nízkou latencí a percepční kódování; RV1126 má víceúrovňovou redukci šumu, 3 snímky HDR a další technologie.

Základní deska využívá technologii ponorného zlata, velikost je pouze 48 mm*48 mm; vede 172 pinů, s I2C, SPI, UART, ADC, PWM, GPIO, USB2.0, SDIO, I2S, MIPI-DSI, MIPI-CSI, CIF, SDMMC, PHY a dalšími bohatými rozhraními, která mohou splňovat aplikaci požadavky více scénářů.
Podporujte operační systém Buildroot+QT, systém zabírá méně zdrojů, začíná rychle, běží stabilně a spolehlivě.

Základní desky a vývojové desky platformy Thinkcore s otevřeným zdrojovým kódem. Kompletní sada služeb přizpůsobení hardwaru a softwaru Thinkcore založená na socích Rockchip podporuje proces navrhování zákazníka, od nejranějších fází vývoje až po úspěšnou sériovou výrobu.

Designérské služby
Sestavení nosné desky na míru podle požadavků zákazníků
Integrace naší SoM do hardwaru koncového uživatele za účelem snížení nákladů, snížení zátěže a zkrácení vývojového cyklu

Služby vývoje softwaru
- Firmware, ovladače zařízení, BSP, middleware
- Portování do různých vývojových prostředí
- Integrace do cílové platformy

Výrobní služby
- Nákup komponentů
- Produkční množství narůstá
- Vlastní značení
- Kompletní řešení na klíč

Vestavěný výzkum a vývoj
Technologie
- Nízkoúrovňový operační systém: Android a Linux, aby se objevil hardware Geniatech
• Portování ovladačů: U hardwaru přizpůsobeného na míru stavíte hardware fungující na úrovni operačního systému
• Zabezpečení a autentický nástroj: Zajistit, aby hardware fungoval správným způsobem



RV1126
RV1109
·Čtyřjádrový ARM Cortex-A7 a RISC-V MCU
Dvoujádrový ARM Cortex-A7 a RISC-V MCU
·250ms Rychlý start
250ms Rychlý start
·2,0 NPU NPU
1,2 vrcholy NPU
·14M ISP s 3F HDR
5M ISP s 3F HDR
·Podpora vstupu 3 kamer současně
Podpora vstupu 3 kamer současně
·Kódování a dekódování videa 4K H.264/H.265
5M kódování a dekódování videa H.264/H.265

2. Základní deska TC-RV1126 AI pro parametr otvoru pro razítko (specifikace)

Strukturální parametry

Vnější

Forma razítka

Velikost základní desky

48 mm*48 mm*1,2 mm

Množství

172 PIN

Vrstva

vrstva 6

Parametr výkonu

procesor

Čtyřjádrový 32bitový procesor ARM Cortex-A7 ARch Cortex-A7 s nízkým výkonem Rockchip RV1126 s taktem 1,5 GHz

NPU

2.0 Tops, se silnou kompatibilitou síťového modelu, podpora TensorFlow/MXNet/PyTorch/Caffe atd.

RAM

Standardní 1 GB LPDDR4, volitelně 512 MB nebo 2 GB

Paměť

Standardní 8GB, 4GB/8GB/16GB/32GB emmc volitelně

Řízení spotřeby

Jednotka řízení spotřeby RK809-2 PMU

Dekódování videa

Dekódování videa 4K H.264/H.265 30 snímků za sekundu

Kódování videa

Kódování videa 4K H.264/H.265 30 snímků za sekundu

Systém

Linux

zdroj napájení

Vstupní napětí 5V, špičkový proud 3A

Hardwarové funkce

Zobrazit

Podpora rozhraní MIPI-DSI, 1080P@60FPS

Zvuk

8kanálový I2S (TDM/PDM), 2kanálový I2S

Ethernet

Podpora ethernetového rozhraní 10/100/1 000 Mb/s

bezdrátová síť

Rozšíření přes rozhraní SDIO

webová kamera

Podporuje současný vstup 3 kamer: 2 MIPI CSI (nebo LVDS/sub LVDS) a 1 DVP (BT.601/BT.656/BT.1120) Podpora 14 milionů ISP 2.0 se 3 snímky HDR

Periferní rozhraní

USB2.0 OTG, USB2.0 HOST

Rozhraní Gigabit Ethernet, SDIO 3.0*2

8kanálový I2S s TDM/PDM, 2kanálový I2S

UART*6, SPI*2, I2C*6, GPIO, CAN, PWM

Elektrické charakteristiky

Vstupní napětí

5V/3A

Skladovací teplota

-30 ~ 80 stupňů

-20 ~ 60 stupňů

Provozní teplota

-20 ~ 60 stupňů


3. Základní deska TC-RV1126 AI pro funkci a aplikaci otvoru pro razítko
Základní deska TC-RV1126 má následující vlastnosti:
Vybaven čtyřjádrovým, nízkoenergetickým, vysoce výkonným procesorem AI vidění RV1126, vestavěným NPU, s výpočetním výkonem 2,0Tops;

S víceúrovňovou redukcí šumu, technologií 3 snímků HDR, podporou 4K H.264/H.265@30FPS a vícekanálovým kódováním a dekódováním videa;

Malé rozměry, pouze 48 mm*48 mm;

Vyvedení 172 pinů, bohaté zdroje rozhraní;

Podporujte operační systém Builidroot+QT, zabírejte méně zdrojů, začněte rychle, stabilně a spolehlivě.

K provedení dalších přizpůsobení je uživatelům k dispozici kompletní sada SDK, zahrnující křížový kompilátor nástrojů, zdrojový kód BSP, prostředí pro vývoj aplikací, vývojové dokumenty, příklady, algoritmy rozpoznávání tváří a další zdroje.

Scénář aplikace
Je široce používán v rozpoznávání obličejů, rozpoznávání gest, ovládání přístupu k bráně, inteligentních dveřních zámcích, inteligentním zabezpečení, inteligentních webových kamer IPC, chytrých zvonků/kočičích očí, samoobslužných terminálech, chytrém financích, chytrých stavbách, chytrém cestování, chytrém lékařství a další průmyslová odvětví.



4. Základní deska AI TC-RV1126 pro detaily otvoru pro razítko

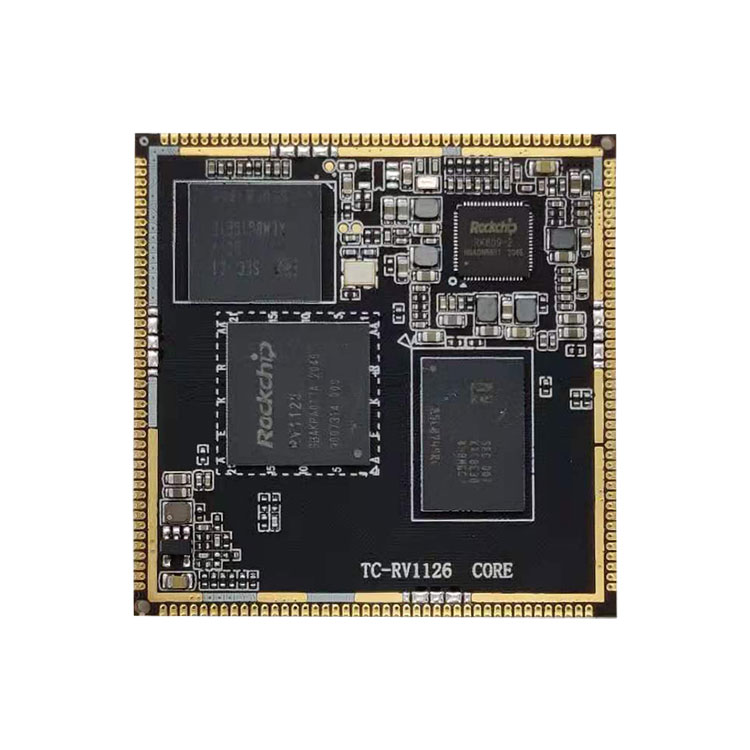

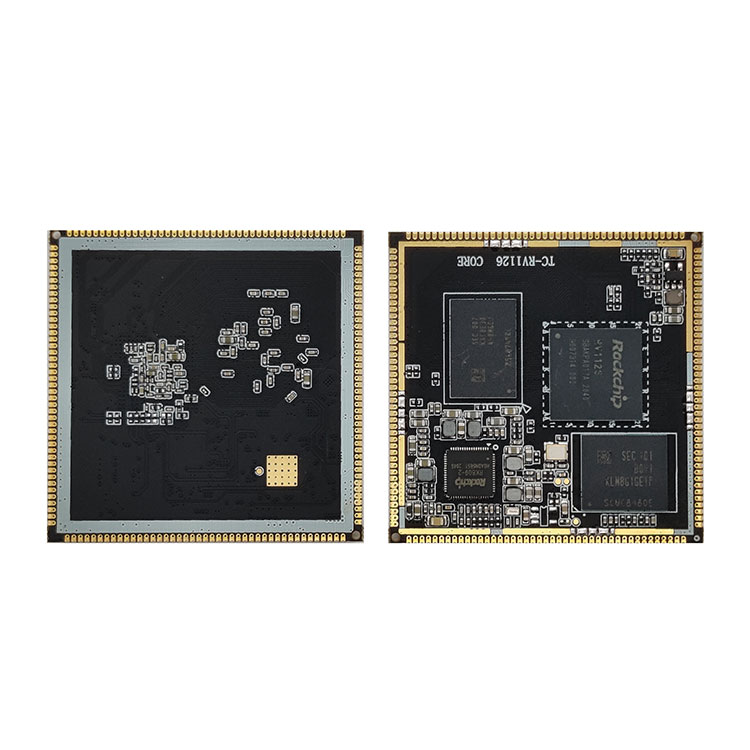

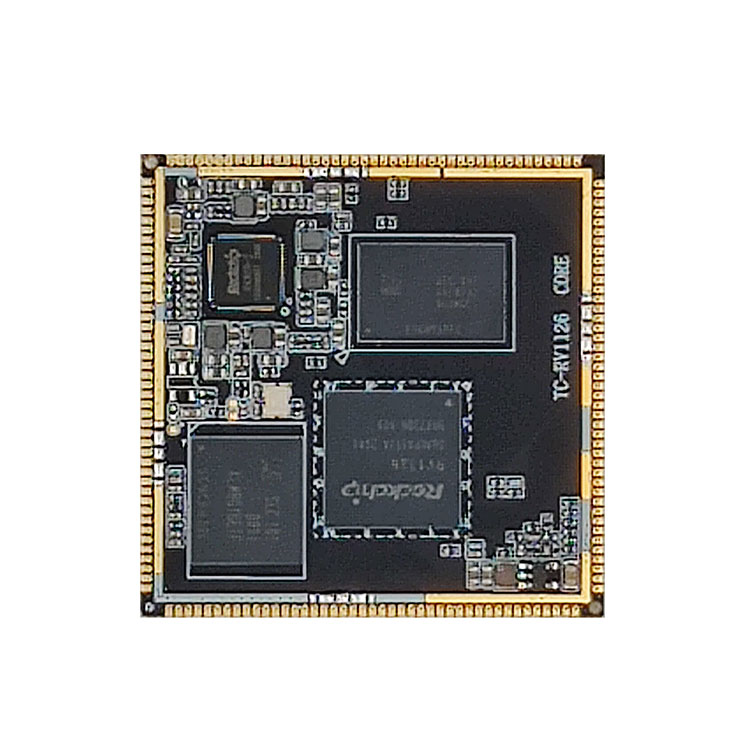

TC-RV1126 AI Základní deska pro razítko otvor Pohled zepředu



TC-RV1126 AI Základní deska pro razítko otvor Pohled zepředu



Základní deska TC-RV1126 AI pro tabulku struktury razítka



5. Základní deska TC-RV1126 AI pro kvalifikaci otvoru pro razítko
Výrobní závod dovezl do společnosti Yamaha automatické umísťovací linky, selektivní pájení německou Essa, inspekci pájecí pasty 3D-SPI, AOI, rentgen, přepracovací stanici BGA a další zařízení a má tok procesů a přísné řízení kvality. Zajistěte spolehlivost a stabilitu základní desky.



6. Dodávka, doprava a podávání
Mezi platformy ARM, které v současné době uvádí naše společnost, patří řešení RK (Rockchip) a Allwinner. Řešení RK zahrnují RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Řešení Allwinner zahrnují A64; produktové formy zahrnují základní desky, vývojové desky, základní desky pro průmyslové řízení, integrované desky pro průmyslové řízení a kompletní produkty. Je široce používán v komerčních displejích, reklamních strojích, monitorování budov, terminálu vozidel, inteligentní identifikaci, inteligentním terminálu IoT, AI, Aiot, průmyslu, financích, letištích, celnících, policii, nemocnici, domácím smart, vzdělávání, spotřební elektronice atd.

Základní desky a vývojové desky platformy Thinkcore s otevřeným zdrojovým kódem. Kompletní sada služeb přizpůsobení hardwaru a softwaru Thinkcore založená na socích Rockchip podporuje proces navrhování zákazníka, od nejranějších fází vývoje až po úspěšnou sériovou výrobu.

Designérské služby
Sestavení nosné desky na míru podle požadavků zákazníků
Integrace naší SoM do hardwaru koncového uživatele za účelem snížení nákladů, snížení zátěže a zkrácení vývojového cyklu

Služby vývoje softwaru
Firmware, ovladače zařízení, BSP, middleware
Portování do různých vývojových prostředí
Integrace na cílovou platformu

Výrobní služby
Nákup komponentů
Produkční množství narůstá
Vlastní značení
Kompletní řešení na klíč

Vestavěný výzkum a vývoj
Technologie
- Nízkoúrovňový operační systém: Android a Linux, aby se objevil hardware Geniatech
• Portování ovladačů: U hardwaru přizpůsobeného na míru stavíte hardware fungující na úrovni operačního systému
• Zabezpečení a autentický nástroj: Zajistit, aby hardware fungoval správným způsobem

Informace o softwaru a hardwaru
Základní deska poskytuje schematická schémata a diagramy bitových čísel, spodní deska vývojové desky poskytuje hardwarové informace, jako jsou zdrojové soubory PCB, open source balíček softwarové sady SDK, uživatelské příručky, průvodcovské dokumenty, ladicí opravy atd.

7. FAQ
1. Máte podporu? Jaký druh technické podpory existuje?
Odpověď Thinkcore: Poskytujeme zdrojový kód, schematický diagram a technickou příručku pro vývojovou desku základní desky.
Ano, technická podpora, můžete klást otázky prostřednictvím e -mailu nebo fóra.

Rozsah technické podpory
1. Pochopte, jaké softwarové a hardwarové prostředky jsou k dispozici na vývojové desce
2. Jak spustit poskytnuté testovací programy a příklady, aby vývojová deska běžela normálně
3. Jak stáhnout a naprogramovat aktualizační systém
4. Zjistěte, zda došlo k chybě. Následující problémy nespadají do rozsahu technické podpory, jsou poskytovány pouze technické diskuse
â´´. Jak porozumět a upravit zdrojový kód, vlastní demontáž a imitace obvodových desek
â´µ. Jak kompilovat a transplantovat operační systém
â´¶. Problémy, se kterými se uživatelé setkávají při vlastním vývoji, tj. Problémy s přizpůsobením uživatelů
Poznámka: „Přizpůsobení“ definujeme následovně: Aby uživatelé realizovali své vlastní potřeby, navrhují, vyrábějí nebo upravují libovolné programové kódy a zařízení sami.

2. Můžete přijímat objednávky?
Thinkcore odpověděl:
Služby, které poskytujeme: 1. Přizpůsobení systému; 2. přizpůsobení systému; 3. Vývoj pohonu; 4. Aktualizace firmwaru; 5. Hardwarový schematický návrh; 6. Rozložení DPS; 7. Aktualizace systému; 8. Výstavba vývojového prostředí; 9. Metoda ladění aplikace; 10. Zkušební metoda. 11. Více přizpůsobených služeb “

3. Jakým podrobnostem je třeba věnovat pozornost při používání základní desky Android?
Jakýkoli produkt, po určité době používání, bude mít nějaké malé problémy toho či onoho druhu. Základní deska pro Android samozřejmě není výjimkou, ale pokud ji budete správně udržovat a používat, věnujte pozornost detailům a mnoho problémů lze vyřešit. Obvykle věnujte pozornost malým detailům, můžete si přinést spoustu pohodlí! Věřím, že budete určitě ochotni to zkusit. .

Za prvé, při používání základní desky Android musíte věnovat pozornost rozsahu napětí, které může každé rozhraní akceptovat. Současně zajistěte shodu konektoru a kladného a záporného směru.

Za druhé, umístění a doprava základní desky Android je také velmi důležitá. Musí být umístěn v suchém prostředí s nízkou vlhkostí. Současně je nutné dbát na antistatická opatření. Tímto způsobem nebude poškozena základní deska Androidu. To může zabránit korozi základní desky Android v důsledku vysoké vlhkosti.


Za třetí, vnitřní části základní desky Android jsou relativně křehké a silné bití nebo tlak mohou způsobit poškození vnitřních součástí základní desky Android nebo ohýbání DPS. a tak. Snažte se nenechat základní desku Androidu během používání zasáhnout tvrdé předměty

4. Kolik typů balíčků je obecně k dispozici pro základní desky s integrovanou technologií ARM?
Integrovaná základní deska ARM je elektronická základní deska, která balí a zapouzdřuje základní funkce počítače nebo tabletu. Většina integrovaných základních desek ARM integruje procesor, úložná zařízení a piny, které jsou připojeny k nosné základní desce prostřednictvím pinů, aby se v určitém oboru realizoval systémový čip. Lidé často nazývají takový systém jednočipovým mikropočítačem, ale měl by být přesněji označován jako integrovaná vývojová platforma.

Vzhledem k tomu, že základní deska integruje běžné funkce jádra, má všestrannost, že základní deska může přizpůsobit řadu různých základních desek, což výrazně zlepšuje efektivitu vývoje základní desky. Protože je integrovaná základní deska ARM oddělena jako nezávislý modul, také snižuje obtížnost vývoje, zvyšuje spolehlivost, stabilitu a udržovatelnost systému, zrychluje uvedení na trh, profesionální technické služby a optimalizuje náklady na produkt. Ztráta flexibility.

Tři hlavní charakteristiky základní desky ARM jsou: nízká spotřeba energie a silné funkce, duální instrukční sada 16bitová/32bitová/64bitová a mnoho partnerů. Malé rozměry, nízká spotřeba energie, nízké náklady, vysoký výkon; podpora dvojité instrukční sady Thumb (16bitová)/ARM (32bitová), kompatibilní s 8bitovými/16bitovými zařízeními; používá se velké množství registrů a rychlost provádění instrukcí je vyšší; Většina datových operací je dokončena v registrech; režim adresování je flexibilní a jednoduchý a účinnost provádění je vysoká; délka instrukce je pevná.

Produkty jádra desek AMR řady Si NuclearTechnologie AMR dobře využívají těchto výhod platformy ARM. Komponenty procesor procesor je nejdůležitější částí základní desky, která se skládá z aritmetické jednotky a řadiče. Pokud základní deska RK3399 porovnává počítač s člověkem, pak je procesor jeho srdcem a je z toho patrná jeho důležitá role. Bez ohledu na to, jaký druh procesor, jeho vnitřní strukturu lze shrnout do tří částí: řídicí jednotka, logická jednotka a úložná jednotka.

Tyto tři části se navzájem koordinují za účelem analýzy, posouzení, výpočtu a kontroly koordinované práce různých částí počítače.

Paměť Paměť je součást používaná k ukládání programů a dat. U počítače může mít pouze paměť paměťovou funkci zajišťující normální provoz. Existuje mnoho typů úložišť, které lze podle využití rozdělit na hlavní úložiště a pomocné úložiště. Hlavní úložiště se také nazývá interní úložiště (označuje se jako paměť) a pomocné úložiště se také nazývá externí úložiště (označuje se jako externí úložiště). Externí úložiště jsou obvykle magnetická média nebo optické disky, jako jsou pevné disky, diskety, pásky, disky CD atd., Které mohou ukládat informace na dlouhou dobu a při ukládání informací nespoléhají na elektřinu, ale jsou poháněny mechanickými součástmi, rychlost je mnohem pomalejší než u procesor.

Paměť se týká paměťové komponenty na základní desce. Je to součást, se kterou procesor přímo komunikuje a používá ji k ukládání dat. Ukládá data a programy, které se aktuálně používají (tj. Jsou spuštěny). Jeho fyzickou podstatou je jedna nebo více skupin. Integrovaný obvod s funkcemi pro vstup a výstup dat a ukládání dat. Paměť slouží pouze k dočasnému ukládání programů a dat. Jakmile je napájení vypnuto nebo dojde k výpadku napájení, programy a data v něm budou ztracena.

Pro připojení mezi základní deskou a spodní deskou existují tři možnosti: konektor deska-deska, zlatý prst a otvor pro razítko. Pokud je použito řešení konektoru mezi deskou, výhodou je: snadné zapojení a odpojení. Existují však následující nedostatky: 1. Špatný seismický výkon. Konektor deska-deska se snadno uvolňuje vibracemi, což omezí použití základní desky v automobilových výrobcích. K upevnění základní desky lze použít metody, jako je dávkování lepidla, šroubování, pájení měděného drátu, instalace plastových spon a vylamování stínícího krytu. Každý z nich však během hromadné výroby odhalí mnoho nedostatků, což má za následek zvýšení míry defektů.

2. Nelze použít pro tenké a lehké výrobky. Vzdálenost mezi základní deskou a spodní deskou se také zvětšila na nejméně 5 mm a takovou základní desku nelze použít k vývoji tenkých a lehkých výrobků.

3. Operace zásuvného modulu pravděpodobně způsobí vnitřní poškození PCBA. Plocha základní desky je velmi velká. Když vytahujeme základní desku, musíme nejprve silou zvednout jednu stranu a poté vytáhnout druhou stranu. V tomto procesu je nevyhnutelná deformace desky plošných spojů, která může vést ke svařování. Vnitřní zranění, jako je prasknutí bodu. Popraskané pájené spoje krátkodobě nezpůsobí problémy, ale při dlouhodobém používání se mohou postupně špatně kontaktovat v důsledku vibrací, oxidace a jiných důvodů, tvoří otevřený obvod a způsobují selhání systému.

4. Vadná rychlost hromadné výroby záplat je vysoká. Konektory typu deska-deska se stovkami pinů jsou velmi dlouhé a hromadí se malé chyby mezi konektorem a deskou plošných spojů. Ve fázi pájení přetavením během hromadné výroby je generováno vnitřní napětí mezi deskou plošných spojů a konektorem a toto vnitřní napětí někdy táhne a deformuje desku plošných spojů.

5. Obtížnost při testování během sériové výroby. I když je použit konektor mezi deskou a roztečí 0,8 mm, stále není možné přímo kontaktovat konektor s náprstkem, což přináší potíže při návrhu a výrobě testovacího přípravku. Ačkoli neexistují žádné nepřekonatelné potíže, všechny potíže se nakonec projeví zvýšením nákladů a vlna musí pocházet od ovcí.

Pokud je přijato řešení se zlatým prstem, výhody jsou následující: 1. Je velmi výhodné zapojit a odpojit. 2. Náklady na technologii zlatých prstů jsou při sériové výrobě velmi nízké.

Nevýhody jsou: 1. Protože část zlatého prstu musí být galvanicky pozlacená, je cena procesu zlatého prstu při nízkém výstupu velmi drahá. Výrobní proces levné továrny na PCB není dost dobrý. S deskami je mnoho problémů a nelze zaručit kvalitu produktu. 2. Nelze jej použít pro tenké a lehké výrobky, jako jsou konektory deska-deska. 3. Spodní deska potřebuje vysoce kvalitní slot pro grafickou kartu pro notebook, což zvyšuje náklady na produkt.

Pokud je přijato schéma otvoru pro razítko, nevýhody jsou: 1. Je obtížné jej rozebrat. 2. Plocha základní desky je příliš velká a existuje riziko deformace po pájení přetavením a může být vyžadováno ruční pájení na spodní desku. Všechny nedostatky prvních dvou schémat již neexistují.

5. Řeknete mi dodací lhůtu základní desky?
Thinkcore odpověděl: Malé dávky vzorových objednávek, pokud je skladem, platba bude odeslána do tří dnů. Velké množství objednávek nebo přizpůsobené objednávky lze za normálních okolností odeslat do 35 dnů
