Popis výrobku

TC-RV1126 USB AI kamera (UVC kamerový modul)

1. RV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MP Úvod
USB AI kamera TC-RV1126 (modul UVC kamery), vybavená 32bitovým nízkoenergetickým procesorem Rockchip s vysokým výpočetním výkonem RV1126, vybavena 8 miliony kamerových snímačů Ultra HD imx415;

Rozhraní USB typec, podporuje standardní protokol UVC / UAC, bez ovladačů, plug and play; Podporuje systém Windows/Android/Linux/Mac OS. Efektivní rozlišení až 3840 * 2160, podpora pořizování zvuku a videa, až 4K při 30 fps.

Může být široce používán v online výuce, živém vysílání, videokonferencích, videochatu a externích zařízeních inteligentní televize.

Je to souprava na úrovni produktu, přidat skořápku je hotový výrobek; Lze jej přizpůsobit, například podle požadavků zákaznické desky, vlastního objektivu, ladění ISP, pomoci s certifikací atd.
Základní desky a vývojové desky platformy open source platformy thinkcore. úplná řada řešení služeb přizpůsobení hardwaru a softwaru založená na sockách Rockchip společnosti Thinkcore podporuje proces návrhu zákazníka, od nejranějších fází vývoje až po úspěšnou sériovou výrobu.

Designérské služby
Sestavení nosné desky na míru podle požadavků zákazníků
Integrace naší SoM do hardwaru koncového uživatele za účelem snížení nákladů, snížení zátěže a zkrácení vývojového cyklu

Služby vývoje softwaru
Firmware, ovladače zařízení, BSP, middleware
Portování do různých vývojových prostředí
Integrace na cílovou platformu

Výrobní služby
Nákup komponentů
Produkční množství narůstá
Vlastní značení
Kompletní řešení na klíč

Vestavěný výzkum a vývoj
Technologie
• Nízkoúrovňový operační systém: Android a Linux, aby se objevil hardware Geniatech
• Portování ovladačů: U hardwaru přizpůsobeného na míru stavíte hardware fungující na úrovni operačního systému
• Zabezpečení a autentický nástroj: Zajistit, aby hardware fungoval správným způsobem

2. RV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MP Parameter (Specification)

Základní funkce
Nahrávání videa pro Ultra HD 4K
Fotografování obrazových bodů 800 W
Dobrý snímač mikrofonu pro zachycení autentičtějšího zvuku
Přenosový formát H264 / h265, nižší zpoždění
Fotosenzitivní čip Sony CMOS¼Œ Podrobnosti o čtečce
Síla výpočtu NPU 2.0T podporuje AI
Široký úhel, nastavení více úhlů
Podpora funkce korekce zkreslení LDC
Více možností instalace, které splní vaše různé potřeby
Standardní protokol a rozhraní, plug and play
Hlavní specifikace
Model výrobku	TC-RV1126 USB_AI_Camera
Obrazový snímač	IMX415 1/2,8 palceStarvis, noční vidění Starlight
Maximální přenosová rychlost	30 snímků za sekundu při 3840 x 2160
Rozlišení podpory	3840x2160ã € 1920x1080ã € 1600x896ã € 1280x720ã € 960x540ã € 640x480ã € 640x360ã € 320x240
Aplikace	online výuka, živé vysílání, videokonference, videochat a externí zařízení inteligentní televize
Aplikační software	Tiktok živě, partner živého vysílání, společník živých ryb, YY živě, partner Kwai, OBS, QQ, podnik QQ, WeChat, podnik WeChat, létající kniha, konference Tencent, přibíjení, aplikace fotoaparátu win10, amcap, poutavá videokonference, Huawei cloud welink, haoshitong cloudová konference, potplayer, Skype, MindLinkerï¼ŒTalkLineï¼ŒCalss in
Výstupní formát obrazu	YUV/MJPEG/Smart H.264/Smart H.265
Mikrofon	2-pásmový stereofonní mikrofon-vzdálenost k vyzvednutí-5 m
pracovní napětí	1A při 5V
Rozhraní	Typ C.
Kompatibilita systému	Windows/Android/Linux/Mac OS
Smlouva o podpoře	UVC2.0/UAC1.1
Funkce RV1126
procesor	Čtyřjádrový Rockchip RV1126 A7 × 14 nm 1,5 GHz
DDR3	2 x DDR3 (128M*16)
BLIKAT	1G Bit SPI Nand
NPU	2,0 vrcholy
ISP	14M ISP
Specifikace objektivu
Režim ostření		Opravené zaostření
Mezery		3,38 mm
Zobrazovací pixel		8 milionů
Clona z clona FNO		F2.2
Polní perspektiva, Diagonálně/na úrovni/svisle		85,8 °/77,5 °/48,8 °
Optická struktura		6G+IR
Optické zkreslení		â ‰ ¤17,8%

3. RV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MP Funkce a aplikace
USB AI kamera TC-RV1126 (modul kamery UVC) interface¼USB rozhraní Typec, podporuje standardní protokol UVC / UAC, bez ovladačů, plug and play; Podporuje systém Windows/Android/Linux/Mac OS. Efektivní rozlišení až 3840 * 2160, podpora pořizování zvuku a videa, až 4K při 30 fps.

Scénář aplikace
Může být široce používán v online výuce, živém vysílání, videokonferencích, videochatu a externích zařízeních inteligentní televize.

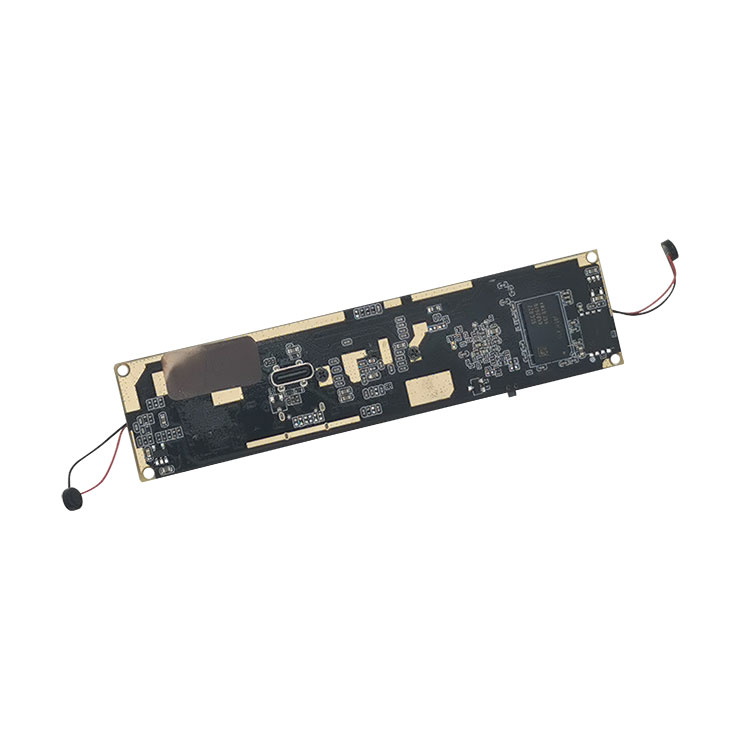

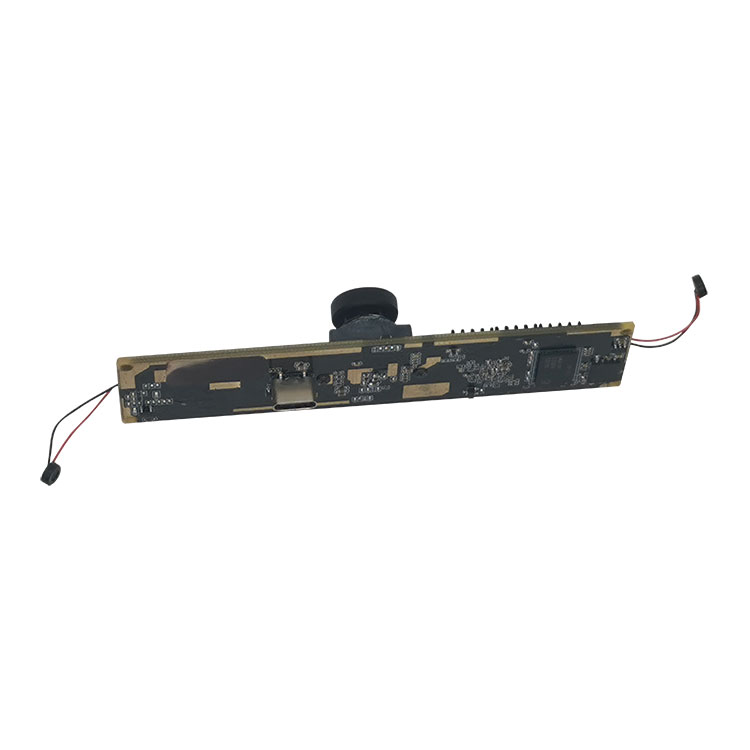

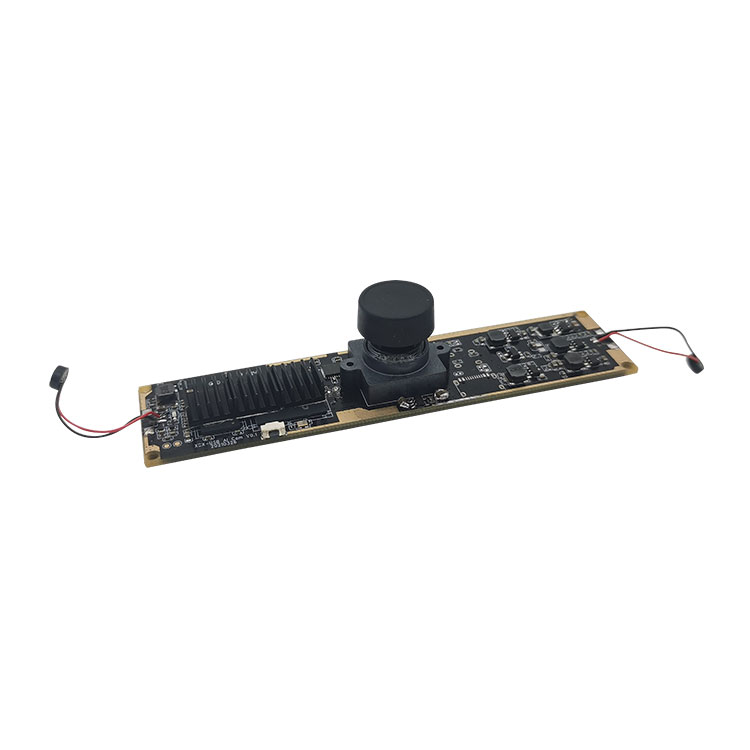

4. RV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MP Podrobnosti

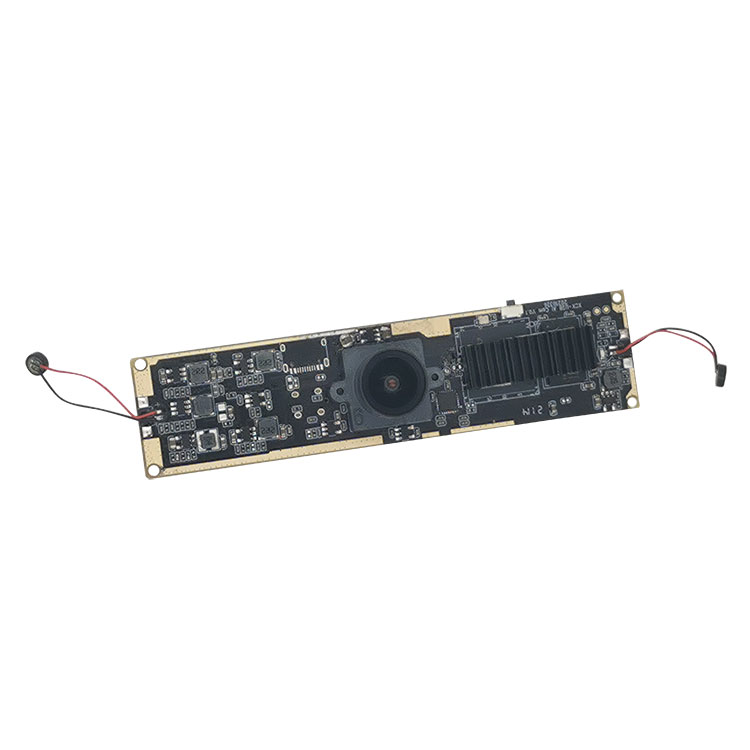

TC-RV1126 USB AI kamera (modul kamery UVC) pro razítko otvor Pohled zepředu

TC-RV1126 AI Základní deska pro razítko otvor Pohled zepředu

5. RV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MP Qualification
Výrobní závod dovezl do společnosti Yamaha automatické umísťovací linky, selektivní pájení německou Essa, inspekci pájecí pasty 3D-SPI, AOI, rentgen, přepracovací stanici BGA a další zařízení a má tok procesů a přísné řízení kvality. Zajistěte spolehlivost a stabilitu základní desky.

6. Dodávka, doprava a podávání
Mezi platformy ARM, které v současné době uvádí naše společnost, patří řešení RK (Rockchip) a Allwinner. Řešení RK zahrnují RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Řešení Allwinner zahrnují A64; produktové formy zahrnují základní desky, vývojové desky, základní desky pro průmyslové řízení, integrované desky pro průmyslové řízení a kompletní produkty. Je široce používán v komerčních displejích, reklamních strojích, monitorování budov, terminálu vozidel, inteligentní identifikaci, inteligentním terminálu IoT, AI, Aiot, průmyslu, financích, letištích, celnících, policii, nemocnici, domácím smart, vzdělávání, spotřební elektronice atd.
Základní desky a vývojové desky platformy open source platformy thinkcore. úplná řada řešení služeb přizpůsobení hardwaru a softwaru založená na sockách Rockchip společnosti Thinkcore podporuje proces návrhu zákazníka, od nejranějších fází vývoje až po úspěšnou sériovou výrobu.

Designérské služby
Sestavení nosné desky na míru podle požadavků zákazníků
Integrace naší SoM do hardwaru koncového uživatele za účelem snížení nákladů, snížení zátěže a zkrácení vývojového cyklu

Služby vývoje softwaru
Firmware, ovladače zařízení, BSP, middleware
Portování do různých vývojových prostředí
Integrace na cílovou platformu

Výrobní služby
Nákup komponentů
Produkční množství narůstá
Vlastní značení
Kompletní řešení na klíč

Vestavěný výzkum a vývoj
Technologie
• Nízkoúrovňový operační systém: Android a Linux, aby se objevil hardware Geniatech
• Portování ovladačů: U hardwaru přizpůsobeného na míru stavíte hardware fungující na úrovni operačního systému
• Zabezpečení a autentický nástroj: Zajistit, aby hardware fungoval správným způsobem

Informace o softwaru a hardwaru
Základní deska poskytuje schematická schémata a diagramy bitových čísel, spodní deska vývojové desky poskytuje hardwarové informace, jako jsou zdrojové soubory PCB, open source balíček softwarové sady SDK, uživatelské příručky, průvodcovské dokumenty, ladicí opravy atd.

7. FAQ
1. Máte podporu? Jaký druh technické podpory existuje?
Odpověď Thinkcore: Poskytujeme zdrojový kód, schematický diagram a technickou příručku pro vývojovou desku základní desky.
Ano, technická podpora, můžete klást otázky prostřednictvím e -mailu nebo fóra.

Rozsah technické podpory
1. Pochopte, jaké softwarové a hardwarové prostředky jsou k dispozici na vývojové desce
2. Jak spustit poskytnuté testovací programy a příklady, aby vývojová deska běžela normálně
3. Jak stáhnout a naprogramovat aktualizační systém
4. Zjistěte, zda došlo k chybě. Následující problémy nespadají do rozsahu technické podpory, jsou poskytovány pouze technické diskuse
â´´. Jak porozumět a upravit zdrojový kód, vlastní demontáž a imitace obvodových desek
â´µ. Jak kompilovat a transplantovat operační systém
â´¶. Problémy, se kterými se uživatelé setkávají při vlastním vývoji, tj. Problémy s přizpůsobením uživatelů
Poznámka: „Přizpůsobení“ definujeme následovně: Aby uživatelé realizovali své vlastní potřeby, navrhují, vyrábějí nebo upravují libovolné programové kódy a zařízení sami.

2. Můžete přijímat objednávky?
Thinkcore odpověděl:
Služby, které poskytujeme: 1. Přizpůsobení systému; 2. přizpůsobení systému; 3. Vývoj pohonu; 4. Aktualizace firmwaru; 5. Hardwarový schematický návrh; 6. Rozložení DPS; 7. Aktualizace systému; 8. Výstavba vývojového prostředí; 9. Metoda ladění aplikace; 10. Zkušební metoda. 11. Více přizpůsobených služeb “

3. Jakým podrobnostem je třeba věnovat pozornost při používání základní desky Android?
Jakýkoli produkt, po určité době používání, bude mít nějaké malé problémy toho či onoho druhu. Základní deska pro Android samozřejmě není výjimkou, ale pokud ji budete správně udržovat a používat, věnujte pozornost detailům a mnoho problémů lze vyřešit. Obvykle věnujte pozornost malým detailům, můžete si přinést spoustu pohodlí! Věřím, že budete určitě ochotni to zkusit. .

Za prvé, při používání základní desky Android musíte věnovat pozornost rozsahu napětí, které může každé rozhraní akceptovat. Současně zajistěte shodu konektoru a kladného a záporného směru.

Za druhé, umístění a doprava základní desky Android je také velmi důležitá. Musí být umístěn v suchém prostředí s nízkou vlhkostí. Současně je nutné dbát na antistatická opatření. Tímto způsobem nebude poškozena základní deska Androidu. To může zabránit korozi základní desky Android v důsledku vysoké vlhkosti.

Za třetí, vnitřní části základní desky Android jsou relativně křehké a silné bití nebo tlak mohou způsobit poškození vnitřních součástí základní desky Android nebo ohýbání DPS. a tak. Snažte se nenechat základní desku Androidu během používání zasáhnout tvrdé předměty

4. Kolik typů balíčků je obecně k dispozici pro základní desky s integrovanou technologií ARM?
Integrovaná základní deska ARM je elektronická základní deska, která balí a zapouzdřuje základní funkce počítače nebo tabletu. Většina integrovaných základních desek ARM integruje procesor, úložná zařízení a piny, které jsou připojeny k nosné základní desce prostřednictvím pinů, aby se v určitém oboru realizoval systémový čip. Lidé často nazývají takový systém jednočipovým mikropočítačem, ale měl by být přesněji označován jako integrovaná vývojová platforma.

Vzhledem k tomu, že základní deska integruje běžné funkce jádra, má všestrannost, že základní deska může přizpůsobit řadu různých základních desek, což výrazně zlepšuje efektivitu vývoje základní desky. Protože je integrovaná základní deska ARM oddělena jako nezávislý modul, také snižuje obtížnost vývoje, zvyšuje spolehlivost, stabilitu a udržovatelnost systému, zrychluje uvedení na trh, profesionální technické služby a optimalizuje náklady na produkt. Ztráta flexibility.

Tři hlavní charakteristiky základní desky ARM jsou: nízká spotřeba energie a silné funkce, duální instrukční sada 16bitová/32bitová/64bitová a mnoho partnerů. Malé rozměry, nízká spotřeba energie, nízké náklady, vysoký výkon; podpora dvojité instrukční sady Thumb (16bitová)/ARM (32bitová), kompatibilní s 8bitovými/16bitovými zařízeními; používá se velké množství registrů a rychlost provádění instrukcí je vyšší; Většina datových operací je dokončena v registrech; režim adresování je flexibilní a jednoduchý a účinnost provádění je vysoká; délka instrukce je pevná.

Produkty jádra desek AMR řady Si NuclearTechnologie AMR dobře využívají těchto výhod platformy ARM. Komponenty procesor procesor je nejdůležitější součástí základní desky, která se skládá z aritmetické jednotky a řadiče. Pokud základní deska RK3399 porovnává počítač s člověkem, pak je procesor jeho srdcem a je z toho patrná jeho důležitá role. Bez ohledu na to, jaký druh procesor, jeho vnitřní strukturu lze shrnout do tří částí: řídicí jednotka, logická jednotka a úložná jednotka.

Tyto tři části se navzájem koordinují za účelem analýzy, posouzení, výpočtu a kontroly koordinované práce různých částí počítače.

Paměť Paměť je součást používaná k ukládání programů a dat. U počítače může mít pouze paměť paměťovou funkci zajišťující normální provoz. Existuje mnoho typů úložišť, které lze podle využití rozdělit na hlavní úložiště a pomocné úložiště. Hlavní úložiště se také nazývá interní úložiště (označuje se jako paměť) a pomocné úložiště se také nazývá externí úložiště (označuje se jako externí úložiště). Externí úložiště jsou obvykle magnetická média nebo optické disky, jako jsou pevné disky, diskety, pásky, disky CD atd., Které mohou ukládat informace na dlouhou dobu a při ukládání informací nespoléhají na elektřinu, ale jsou poháněny mechanickými součástmi, rychlost je mnohem pomalejší než u procesor.

Paměť se týká paměťové komponenty na základní desce. Je to součást, se kterou procesor přímo komunikuje a používá ji k ukládání dat. Ukládá data a programy, které se aktuálně používají (tj. Jsou spuštěny). Jeho fyzickou podstatou je jedna nebo více skupin. Integrovaný obvod s funkcemi pro vstup a výstup dat a ukládání dat. Paměť slouží pouze k dočasnému ukládání programů a dat. Jakmile je napájení vypnuto nebo dojde k výpadku napájení, programy a data v něm budou ztracena.

Pro připojení mezi základní deskou a spodní deskou existují tři možnosti: konektor deska-deska, zlatý prst a otvor pro razítko. Pokud je použito řešení konektoru mezi deskou, výhodou je: snadné zapojení a odpojení. Existují však následující nedostatky: 1. Špatný seismický výkon. Konektor deska-deska se snadno uvolňuje vibracemi, což omezí použití základní desky v automobilových výrobcích. K upevnění základní desky lze použít metody, jako je dávkování lepidla, šroubování, pájení měděného drátu, instalace plastových spon a vylamování stínícího krytu. Každý z nich však během hromadné výroby odhalí mnoho nedostatků, což má za následek zvýšení míry defektů.

2. Nelze použít pro tenké a lehké výrobky. Vzdálenost mezi základní deskou a spodní deskou se také zvětšila na nejméně 5 mm a takovou základní desku nelze použít k vývoji tenkých a lehkých výrobků.

3. Operace zásuvného modulu pravděpodobně způsobí vnitřní poškození PCBA. Plocha základní desky je velmi velká. Když vytahujeme základní desku, musíme nejprve silou zvednout jednu stranu a poté vytáhnout druhou stranu. V tomto procesu je nevyhnutelná deformace desky plošných spojů, která může vést ke svařování. Vnitřní zranění, jako je prasknutí bodu. Popraskané pájené spoje krátkodobě nezpůsobí problémy, ale při dlouhodobém používání se mohou postupně špatně kontaktovat v důsledku vibrací, oxidace a jiných důvodů, tvoří otevřený obvod a způsobují selhání systému.

4. Vadná rychlost hromadné výroby záplat je vysoká. Konektory typu deska-deska se stovkami pinů jsou velmi dlouhé a hromadí se malé chyby mezi konektorem a deskou plošných spojů. Ve fázi pájení přetavením během hromadné výroby je generováno vnitřní napětí mezi deskou plošných spojů a konektorem a toto vnitřní napětí někdy táhne a deformuje desku plošných spojů.

5. Obtížnost při testování během sériové výroby. I když je použit konektor mezi deskou a roztečí 0,8 mm, stále není možné přímo kontaktovat konektor s náprstkem, což přináší potíže při návrhu a výrobě testovacího přípravku. Ačkoli neexistují žádné nepřekonatelné potíže, všechny potíže se nakonec projeví zvýšením nákladů a vlna musí pocházet od ovcí.

Pokud je přijato řešení se zlatým prstem, výhody jsou následující: 1. Je velmi výhodné zapojit a odpojit. 2. Náklady na technologii zlatých prstů jsou při sériové výrobě velmi nízké.

Nevýhody jsou: 1. Protože část zlatého prstu musí být galvanicky pozlacená, je cena procesu zlatého prstu při nízkém výstupu velmi drahá. Výrobní proces levné továrny na PCB není dost dobrý. S deskami je mnoho problémů a nelze zaručit kvalitu produktu. 2. Nelze jej použít pro tenké a lehké výrobky, jako jsou konektory deska-deska. 3. Spodní deska potřebuje vysoce kvalitní slot pro grafickou kartu pro notebook, což zvyšuje náklady na produkt.

Pokud je přijato schéma otvoru pro razítko, nevýhody jsou: 1. Je obtížné jej rozebrat. 2. Plocha základní desky je příliš velká a existuje riziko deformace po pájení přetavením a může být vyžadováno ruční pájení na spodní desku. Všechny nedostatky prvních dvou schémat již neexistují.

5. Řeknete mi dodací lhůtu základní desky?
Thinkcore odpověděl: Malé dávky vzorových objednávek, pokud je skladem, platba bude odeslána do tří dnů. Velké množství objednávek nebo přizpůsobené objednávky lze za normálních okolností odeslat do 35 dnů
