Rada pro základní desku RockChip RK3588

Funkce RKK3588

 8nm pokročilý proces, 8jádrový 64bitová architektura, vysoký výkon, nízká spotřeba energie

 ARM MALI-G610 MC4 GPU, vyhrazený modul 2D Graphics Acceleration

 6tops NPU, umožňující různé scénáře AI

 8k kódování videa a dekódování, výstup 8k displeje

 Vestavěná více rozhraní zobrazení, podpora více obrazovky

 Schopnosti zpracování super obrazu, ISP 48MP, podpora pro více vstupů kamery

 Bohatá vysokorychlostní rozhraní (PCIE, typ-C, SATA, Gigabit Ethernet), snadno se rozšíří

 Android a Linux OS

Parametry produktu

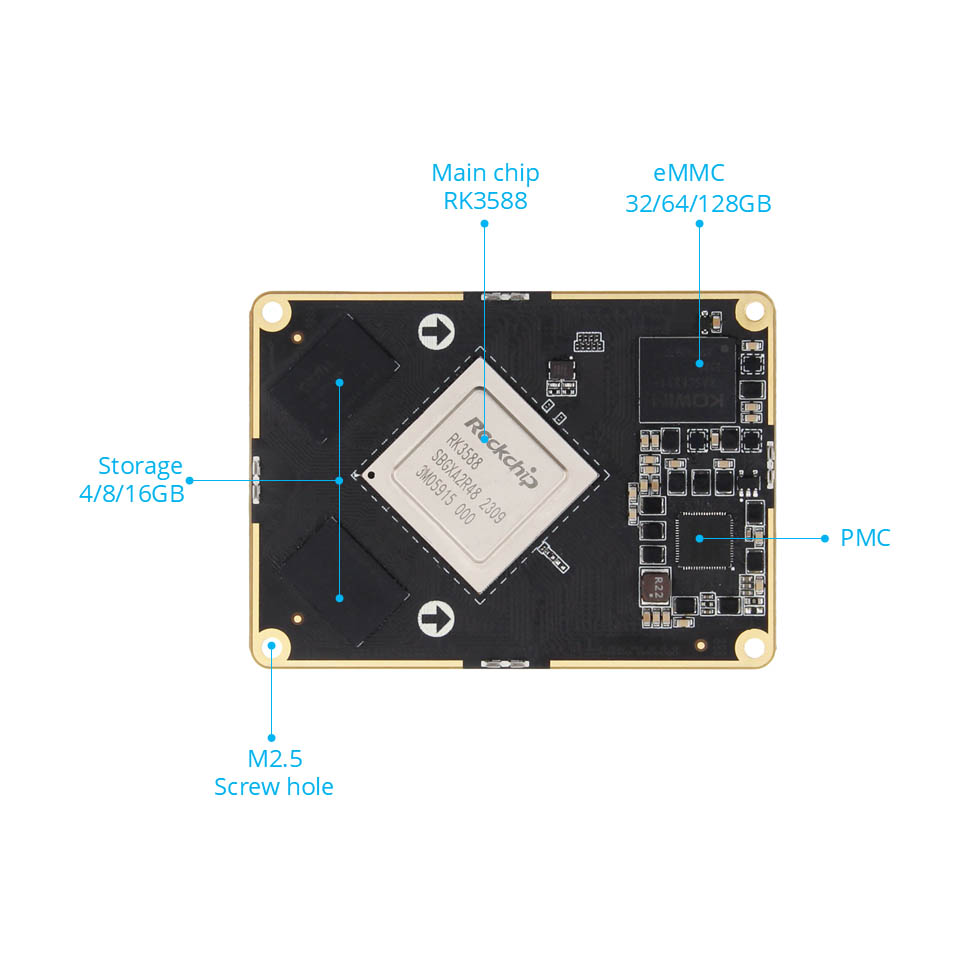

Parametry základní desky RK3588

 Konektor: Konektor pro muže: DF40C-100DP-0,4V (51) Žena konektor: DF40C-100DS-0,4V (51)

 Hlavní čip: RK3588 (čtyřjádrový A76 + čtyřjádrový A55, Mali-G610, 6tops Computing Power) BTB vede k 400 kolíků, rozestupu 0,5 mm, vede ke všemu i0

 Paměť: 4/8/16 GB, LPDDR4/4X

 Úložiště: 32/64/128GB.emmc

Parametry základní desky RK3588

 Konektor: Muž: DF40C-100DP-0,4V (51) Žena: DF40C-100DS-0,4V (51)

 Power Interface: 12V@2A DC vstup, DC rozhraní*1; Výkonové rozhraní*1

 Ethernet: Gigabit Network Port*2, podpora 10/100/1000Mbps Rychlost přenosu dat

 HDMI: vstup HDMI12.0*1, až 3840x2160@60fps; Výstup HDMI2.1*2, podporuje více obrazovek s jinými obrazovkami, maximální rozlišení 7680x4320@60Hz (rozlišení 8k)

 MIPI-DSI: Rozhraní obrazovky MIPI*2 (přední*1, zpět*1), lze zapojit do obrazovky Wildfire MIPI, podporuje více obrazovek s jinými obrazovkami; Single MIPI režim Maximální rozlišení 1920*1080@60Hz

 MIPI-CSI: Rozhraní fotoaparátu MIPI*6 (přední*3, zpět*3), může být zapojena do kamery Mipi.

 USB2.0: rozhraní USB-hosttype-A*3

 USB3.0: rozhraní USB-OTGTYPE-A*1; Rozhraní typu C*1, lze použít pro spalování firmwaru, podporuje protokol DP1.4

 Rozhraní PCLE: MINI-PCLE rozhraní*1, lze použít s síťovou kartou WiFi s plnou výškou nebo poloviční výškou, 4G modulem nebo jiným modulem rozhraní Mini-Pcle: PCLE3.0x4 Interface*1 1 1

 Rozhraní M.2: M.2Ekey Interface*1, podporuje modul bezdrátové síťové karty M.2; M.2 m Klíčové rozhraní*1, podporuje M.2 M-Key Pcle3.0*4Lanes Specifikace 2280 Pevný disk

 Držák karty TF: držák karty micro SD (TF)*1, podporuje bootovací systém TF, až 512 GB

 Držák SIM karty: Držák SIM karty*1, Funkce SIM karty je třeba použít s modulem 4G

 Rozhraní SATA: Standardní rozhraní SATA*1; Rozhraní SATA Power Interface*1, podporuje výstup 12V

 Can: Can*2

 ADC: ADC Akviziční rozhraní*1

 Debug sériový port:

 Debug sériový port*1 (UART2), výchozí parametr 1500000-8-N-1; UART sériový port*2 (UART7 & UART9); RS232*2 (UART4 & UART7);

 RS485*2 (UART4 & UART7); RS232/RS485 Select Jumper Interface*2

 Zvuk: mikrofon na palubě mic*1; Rozhraní reproduktoru SPK*2, může připojit výstup sluchátka 3W napájecího reproduktoru + vstup mikrofonu 2-in-1*1

 Tlačítko: tlačítko zapnuto/vypnutí*1; Tlačítko MasKrom*1; Tlačítko obnovy*1; Tlačítko resetovat*

 LED: indikátor napájení*1; Systémový indikátor*1

 Infračervený přijímač: Podpora funkce infračerveného dálkového ovládání

 RTC: RTC Power Socket*1

 Rozhraní ventilátoru: Podpora instalace chlazení 5V nebo 12V ventilátoru
