Rada RockChip RK3588

Funkce RKK3588

● 8nm pokročilý proces, 8jádrový 64bitová architektura, vysoký výkon, nízká spotřeba energie

● ARM MALI-G610 MC4 GPU, vyhrazený modul 2D Graphics Acceleration

● 6tops NPU, umožňující různé scénáře AI

● 8k kódování videa a dekódování, výstup 8k displeje

● Vestavěná vícenásobná displeje, podpora více obrazovky

● Schopnosti zpracování obrázků super, 48MP ISP, podpora více vstupů kamery

● Bohatá vysokorychlostní rozhraní (PCIE, typ-C, SATA, Gigabit Ethernet), snadno se rozšíří

● Android a Linux OS

Úvod RK3588 Úvod

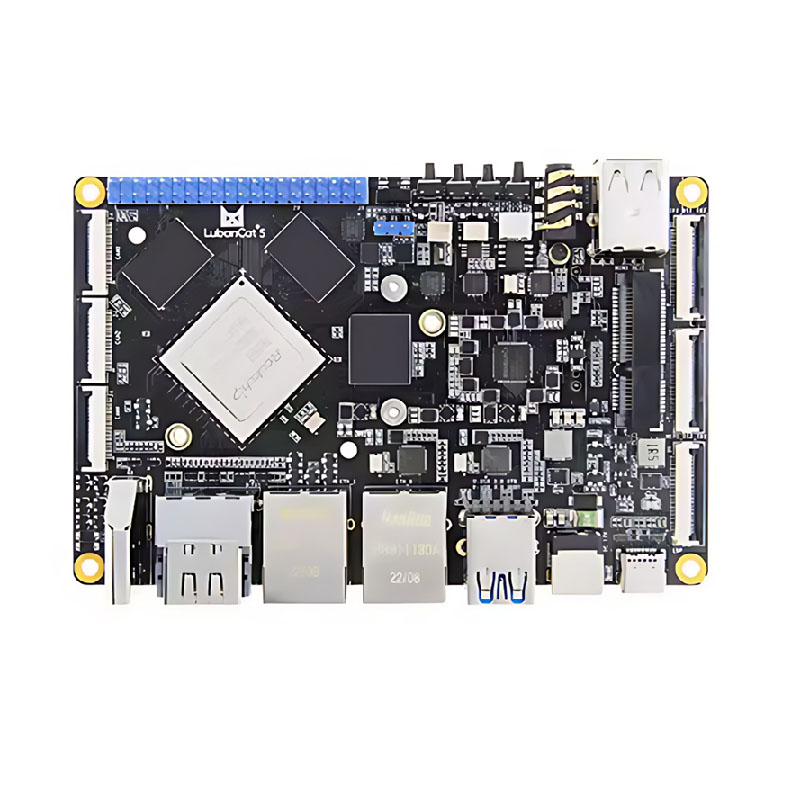

1. TP-5 RK3588 Počítač s jednou deskou je výkonná vývojová deska, kterou lze použít jako vysoce výkonný počítač s jednou deskou a vloženou základní desku pro zobrazení, ovládání, přenos sítě, úložiště souborů, výpočetní technika a další scénáře.

2. Použijte RockChip RK3588 jako hlavní čip pomocí technologie 8nm Advanced Process, s nejvyšší hlavní frekvencí až do 2,4 GHz, integrace čtyřjádrového 64bitového 64bitového 64-bitů Cortex-A76 a čtyřjádrového 64bitového 64-bitového 64-bitového kortexu-A55 pro celkem osmijádrové procesory a paže 610 MC4GPU Encomed a 8k displeje a 8K displeje a 8K displeje. Má schopnosti zpracování super obrazu, podporuje vstup více kamer, podporuje diferenciální displej s více obrazovkami a má vestavěný nezávislý NPU, který posílí různé scénáře AI.

3. Poskytuje řadu kombinací paměti a úložiště, z nichž si můžete vybrat, vyvážená konfigurace hardwaru na palubě a široký rozsah aplikací.

4. vestavěný nezávislý NPU má výpočetní sílu až 6tops, což umožňuje různé scénáře AI.

5. Vysoká integrace, s bohatými rozhraními expanze, vybavená gigabitovým ethernetovým portem, USB3.0, USB2.0, minipclem, Minihdmi, rozhraní obrazovky MIPI a rozhraní kamery MIPI, kompatibilní s rozhraním Raspberry Piny.

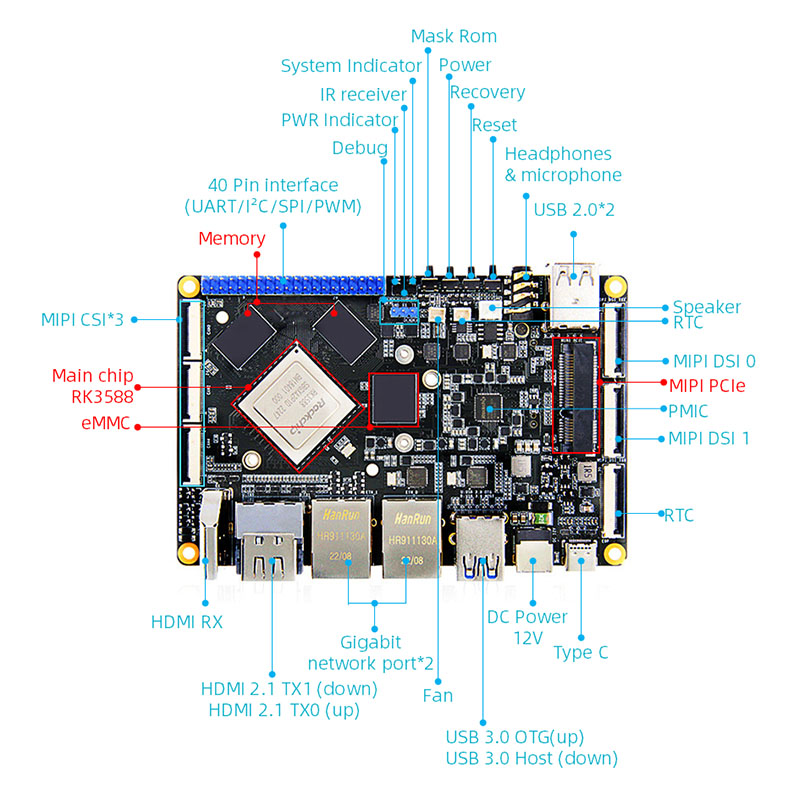

Parametry desky RK3588

● Rozhraní napájení: 12V@2A DC vstup, DC5.5*2.1 Rozhraní

● Hlavní čip: RK3588 (čtyřjádrový A76+čtyřjádrový A55, Mali-G610, 6t výpočetní výkon)

● Paměť: 4/8/16 GB, LPDDR4X (jiné požadavky na úložiště lze přizpůsobit)

● Úložiště: 0/32/64/128 GB, EMMC (jiné požadavky na úložiště lze přizpůsobit)

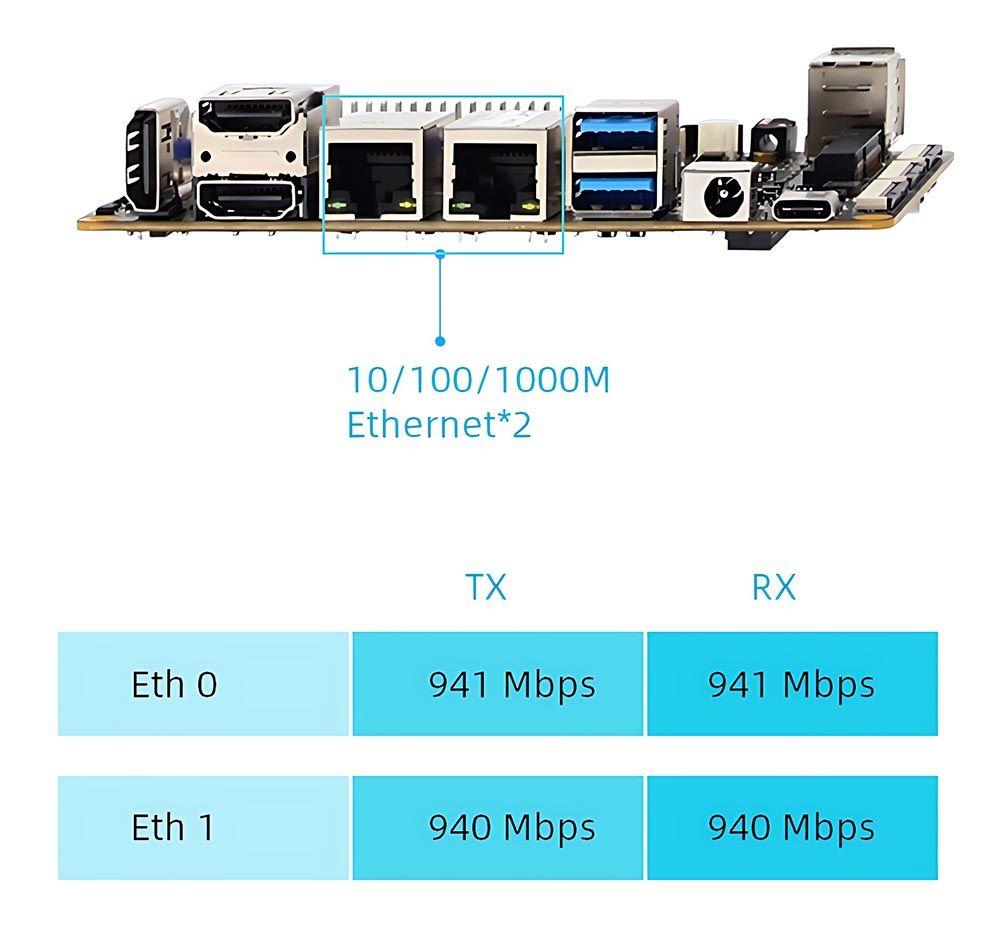

● Ethernet: Gigabitový síťový port*2, podporuje rychlost přenosu dat 10/100/1000Mbps

● HDMI: vstup HDMI2.0*1, až 3840x2160@60fps; Výstup HDMI2.1*2, podporuje displej s více obrazovkami s jinými obrazovkami, maximální rozlišení 7680x4320@60Hz (rozlišení 8k)

● EDP: Rozhraní obrazovky EDP*1, podporuje displej s více obrazovkami s jinými obrazovkami, nejvyšší rozlišení je 3840x2160@60Hz

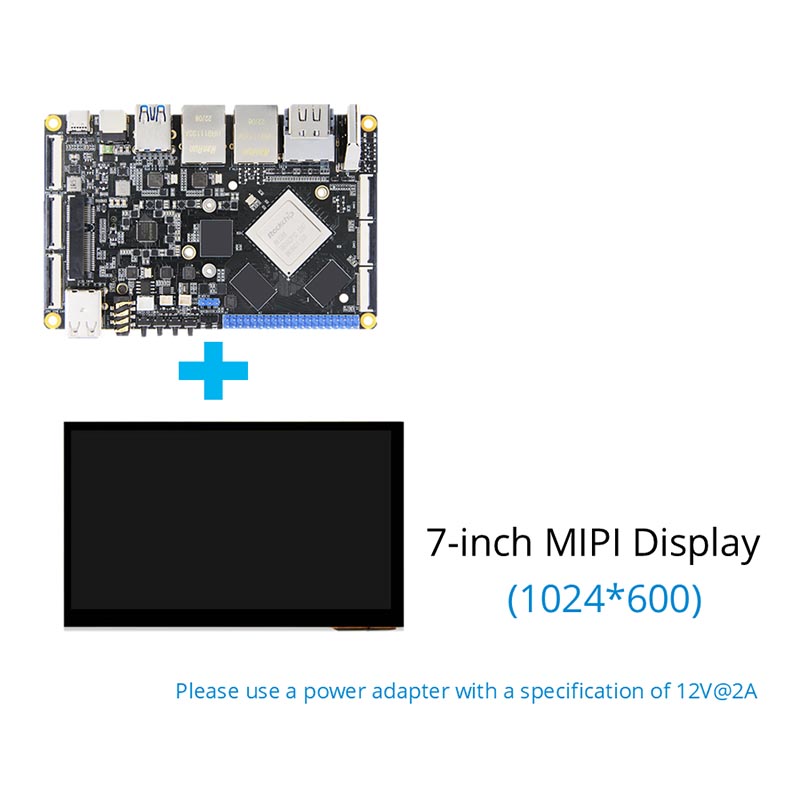

● MIPI DSI: rozhraní obrazovky MIPI*2, podporuje diferenciální displej s více obrazovkami s jinými obrazovkami: Maximální rozlišení v režimu MIPI je 1920*1080@60Hz

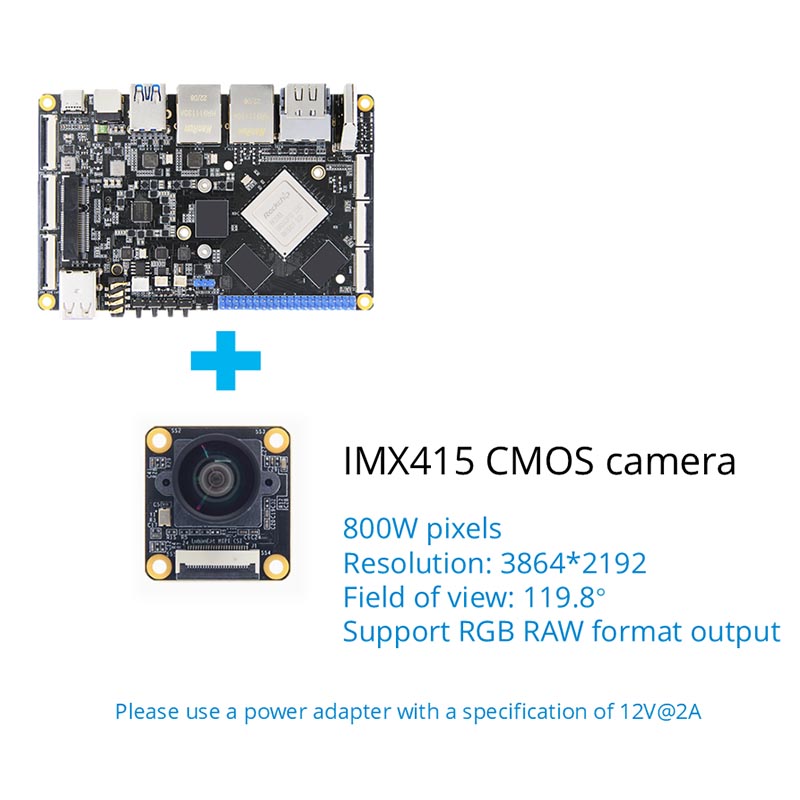

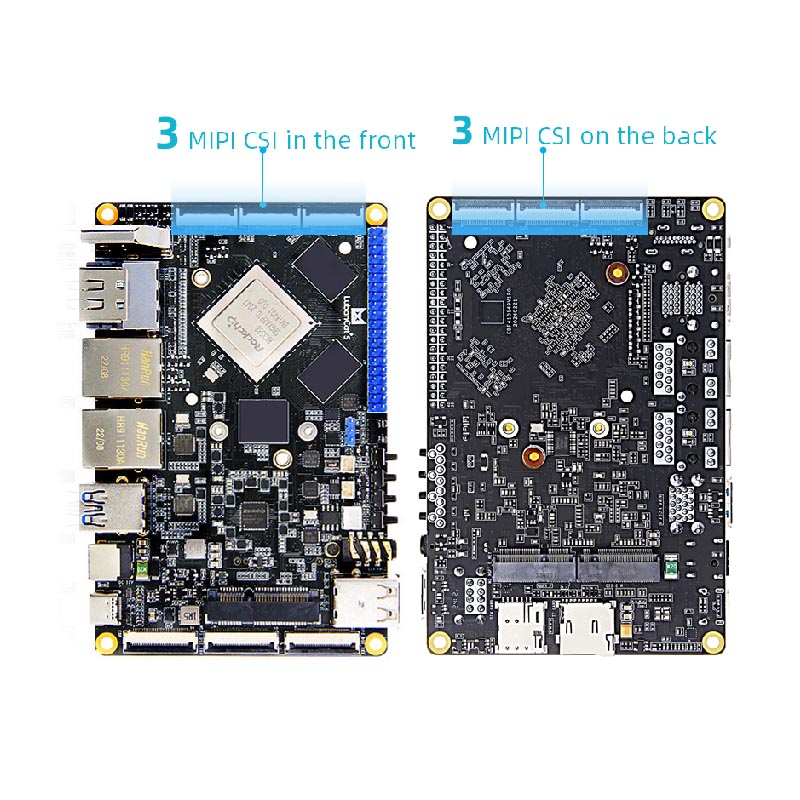

● MIPI CSI: rozhraní kamery MIPI*6 (přední*3, zpět*3)

● USB2.0: rozhraní USB-hosttype-A*1; Rozhraní USB-OTGTYPE-A*1

● USB3.0: rozhraní USB-hostType-A*2; Rozhraní USB-OTGTYPE-C*1, lze použít pro spalování firmwaru, podporuje protokol DP1.4

● Rozhraní PCLE: Interface Mini-Pcle, lze použít s síťovými kartami WiFi v plné výšce nebo poloviční výšce, 4G moduly nebo jiné moduly rozhraní mini-pcl

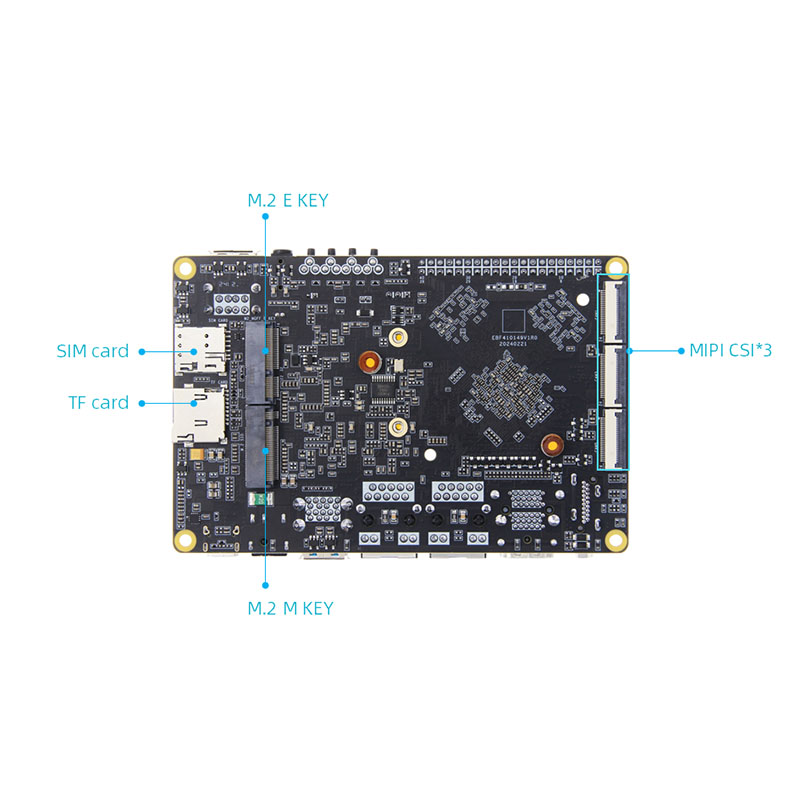

● Rozhraní M.2: M.2Ekey Interface*1, podporuje modul bezdrátové síťové karty M.2; M.2 M Klíčové rozhraní*1, podporuje M.2 M-Key Pcle3.0*4Lanes Specifikace 2280 Pevný disk

● Držák karty SIM+TF: Držák karty SIM*1, držák karty Micro SD (TF), podporuje kartu TF pro spuštění systému, podporuje až 512 GB, je třeba použít funkci SIM karty s modulem 4G

● Rozhraní 40pin: Kompatibilní s rozhraním Raspberry Pi 40pin, podporuje funkce PWM/GPIO/PC/SPI/UART

● Debug sériový port: Výchozí parametr 1500000-8-N-1

● Zvuk: mikrofon na palubě mic*1; Rozhraní reproduktorů SPK*1. Lze připojit k 1W reproduktoru napájení; Výstup sluchátka + vstup mikrofonu 2-v-1*1

● Tlačítka: Tlačítko napájení*1; Tlačítko MasKrom*1; tlačítko obnovy*1; tlačítko resetuje*1

● LED: Světlo indikátoru napájení*1; SVĚTLO SYSTÉMU SVĚTLA*1

● Infračervený přijímač: Podporuje funkci infračerveného dálkového ovládání

● RTC: na palubě čip nízkoenergetické RTC + RTC Power Socket*1

● Rozhraní fanoušků: Podporuje instalaci ventilátorů 5V nebo 12V pro chlazení
