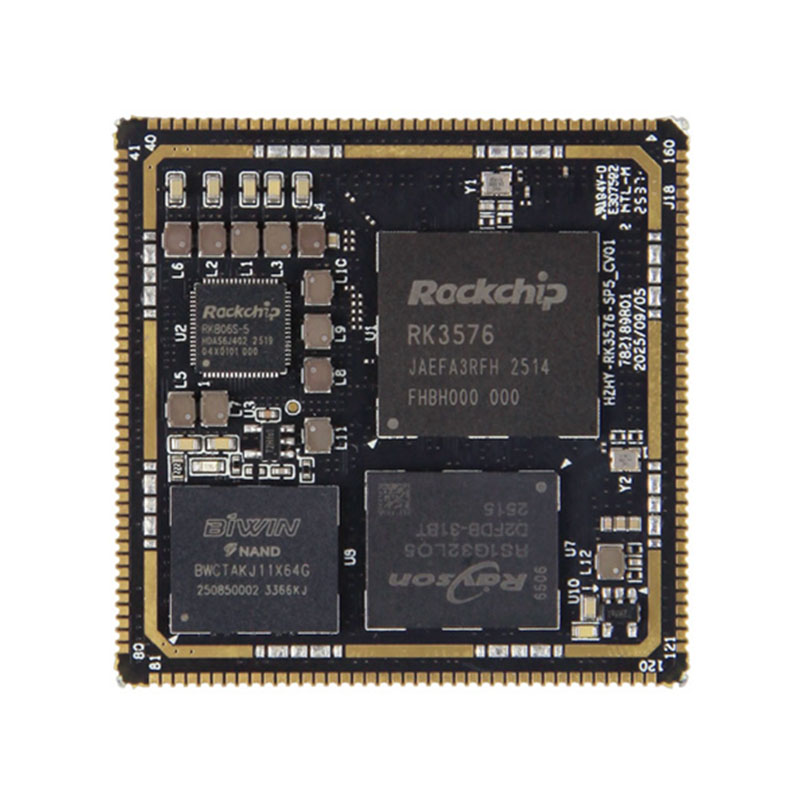

Rockchip RK3576 SOM

V jádru RK3576 SOM leží výkonná konfigurace osmijádrového CPU, která obsahuje čtyři jádra Cortex-A72 běžící na 2,2 GHz a čtyři jádra Cortex-A53 na 1,8 GHz. Tato heterogenní architektura big.LITTLE umožňuje inteligentní vyrovnávání zátěže, zajišťuje vynikající výkon pro komplexní multitasking a zároveň optimalizuje energetickou účinnost pro rozšířený provoz – kritický pro průmyslová prostředí s přísnými energetickými požadavky.

RK3576 SOM, vybavený 6TOPS@INT8 NPU, vyniká ve vyvozování AI na zařízení. Podporuje operace se smíšenou přesností včetně INT4, INT8 a FP16 a je plně kompatibilní s běžnými rámcemi hlubokého učení, jako jsou TensorFlow a PyTorch. To vývojářům umožňuje bezproblémově nasazovat aplikace umělé inteligence, jako je počítačové vidění, rozpoznávání řeči a okrajová analytika, aniž by se spoléhali na cloud computing, což snižuje latenci a zvyšuje soukromí dat.

Integrovaný GPU Mali‑G52 MC3 dále vylepšuje multimediální a grafické možnosti SOM. Podporuje průmyslové standardy jako OpenGL ES 3.2 a Vulkan 1.2 a umožňuje plynulé 3D vykreslování, zpracování videa ve vysokém rozlišení a pokročilou vizualizaci uživatelského rozhraní – ideální pro aplikace, jako jsou průmyslové HMI, digital signage a inteligentní sledovací systémy.

Jako řešení průmyslové kvality je RK3576 SOM navržen tak, aby splňoval přísné požadavky průmyslových prostředí a zajistil stabilní provoz i v drsných podmínkách. Nabízíme flexibilní služby přizpůsobení OEM a ODM přizpůsobené vašim specifickým požadavkům projektu, včetně uživatelských konfigurací rozhraní, možností paměti a optimalizace softwaru. Ať už potřebujete standardní základní desku RK3576 nebo plně přizpůsobenou vestavěnou desku, naše řešení urychlí cyklus vývoje vašeho produktu a zkrátí dobu uvedení na trh.

Vyberte si Rockchip RK3576 SOM pro spolehlivou, vysoce výkonnou vestavěnou platformu, která kombinuje odolnost na průmyslové úrovni, výkonný výpočetní systém AI a všestranné přizpůsobení – odemyká nové možnosti pro vaše inteligentní okrajové aplikace.

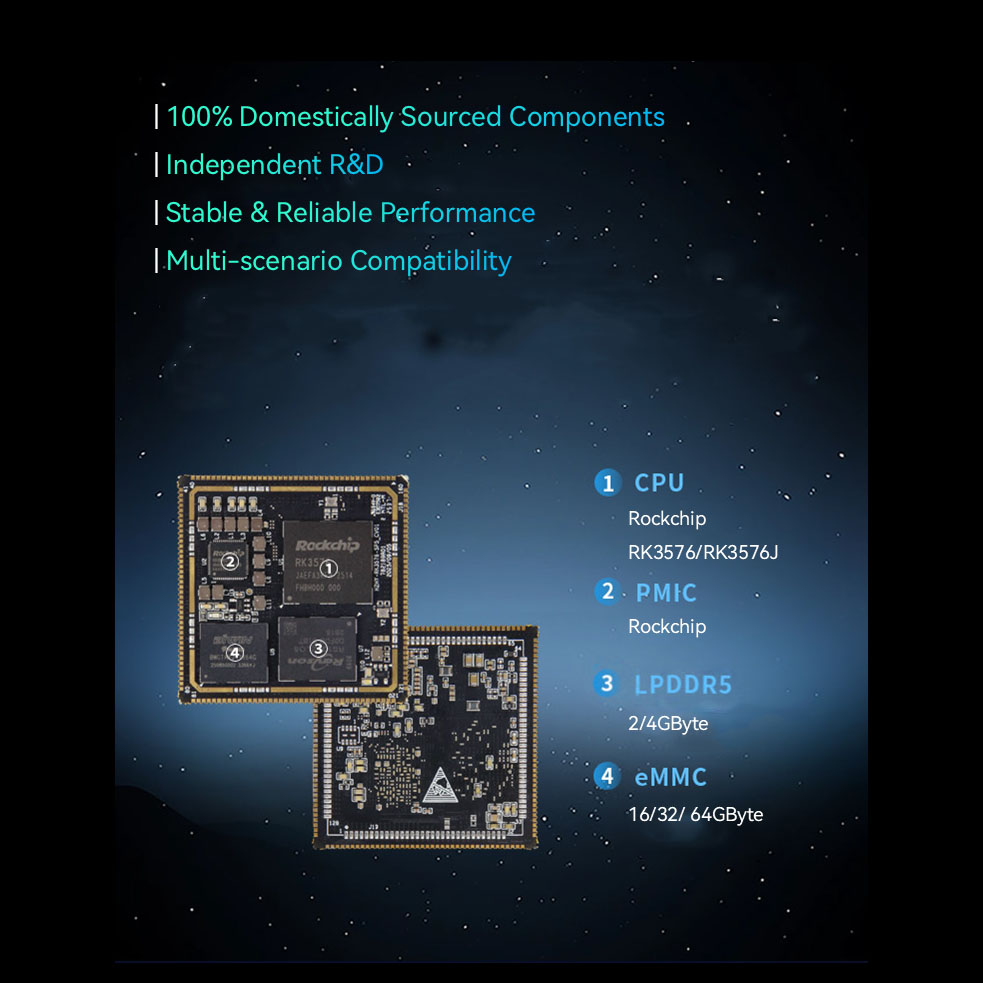

Hardwarové specifikace RK3576 SOM

● CPU: Čtyřjádrový procesor Cortex-A72 + čtyřjádrový procesor Cortex-A53

● Rychlost hodin: 2,2 GHz

● Paměť: 2/4 GB LPDDR5 (kapacita se liší v závislosti na zakoupené verzi)

● EMMC: 32/64 GB eMMC (kapacita se liší v závislosti na zakoupené verzi)

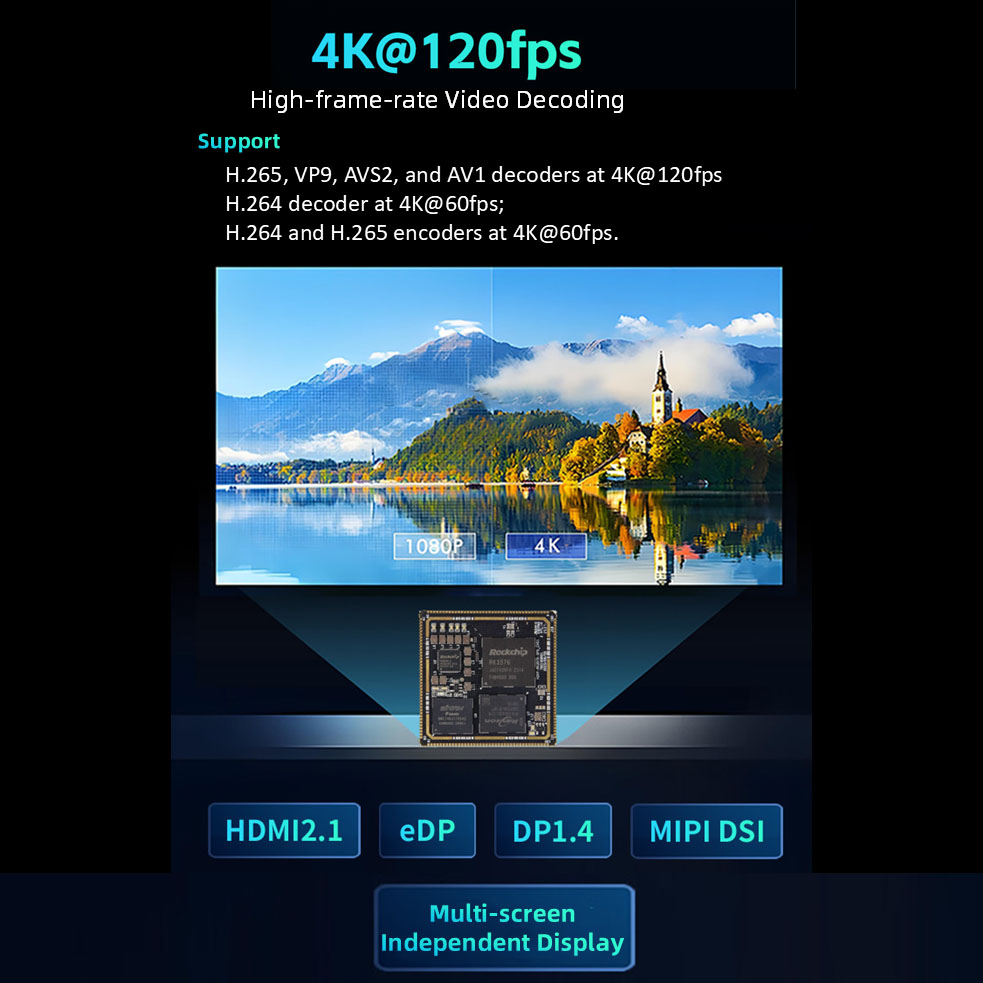

● Zpracování multimédií: Podporuje dekodéry 4K@120fps H.265, VP9, ​​AVS2 a AV1; podporuje 4K@60fps H.264 dekodér; podporuje kodéry 4K@60fps H.264 a H.265, vysoce kvalitní kodér/dekodér JPEG

● Grafický procesor: ARM Mali-G52-MC3

● NPU: Vestavěný nezávislý NPU, 6 NEJLEPŠÍ výpočetní výkon @INT8

● Rozměry: 45 mm x 45 mm

● Rozhraní: Rozhraní s razítkem, 288 kolíků

● Teplota: -40°C~+85°C / 0°C~+70°C

● Provozní napětí: 5V

● Operační systém: Linux, Ubuntu

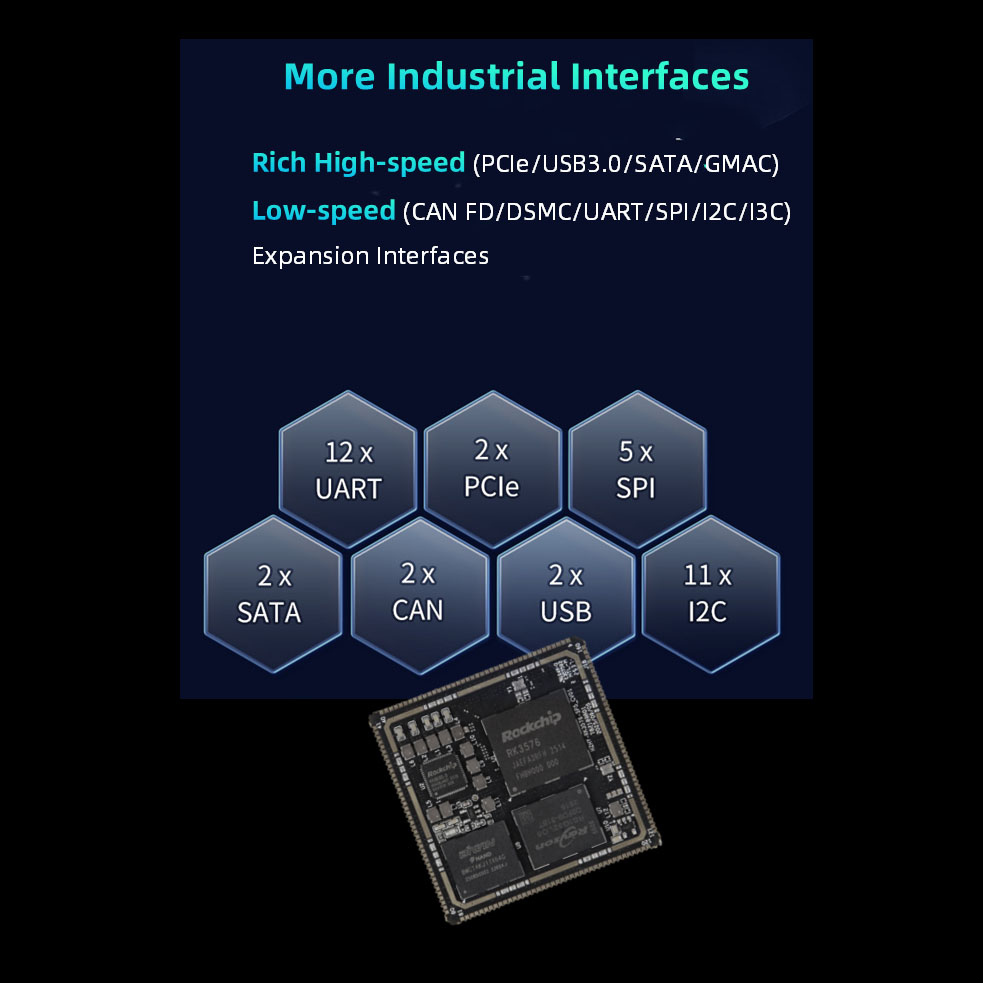

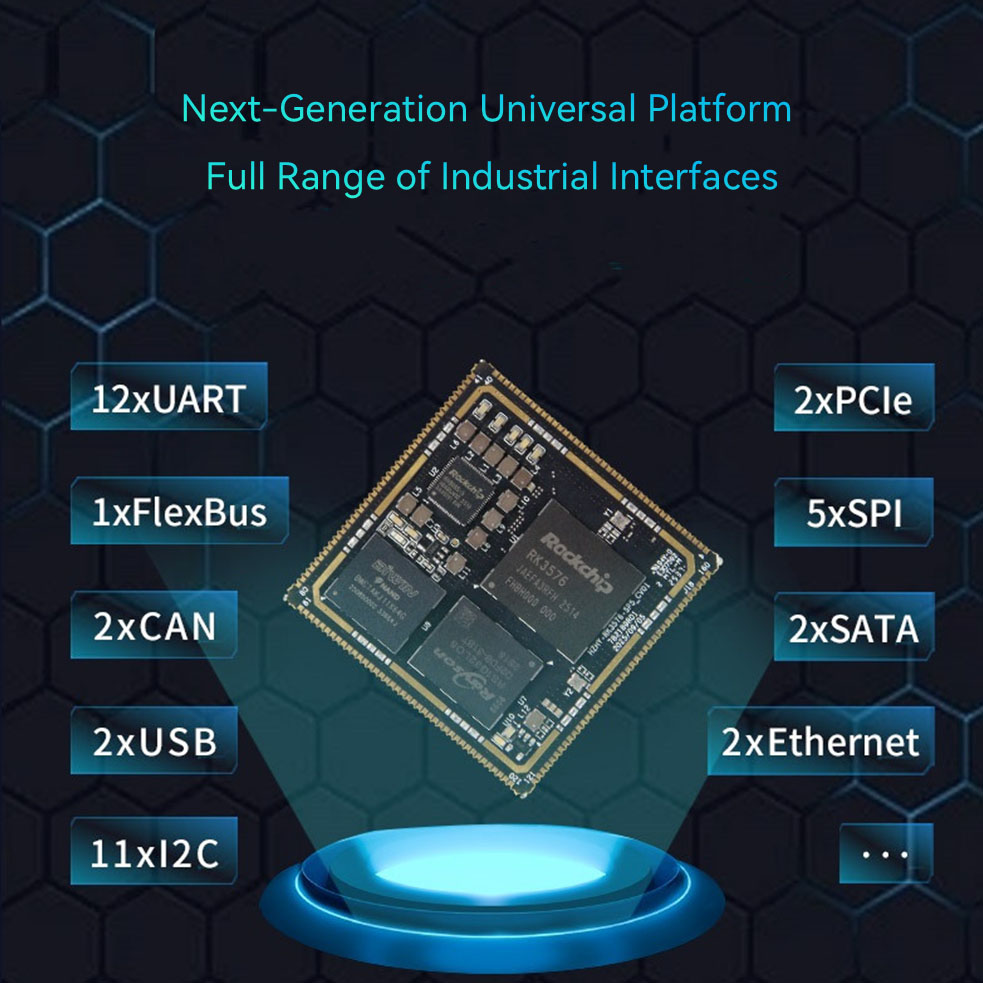

Funkční parametry RK3576 SOM

● SDMMC (≤2 kanály): Podporuje protokoly SDI03.0 a MMCV4.51. šířka 4vodičové datové sběrnice; podporuje režim SDR104 s maximální rychlostí 200 MHz. Poznámka: Pouze SDMMC0 podporuje spouštění systému a ve výchozím nastavení má funkci SD karty;

podporuje upgrade firmwaru přes SD kartu, když je EMMC/UFS prázdný, a také podporuje upgrade firmwaru EMMC/UFS přes SD kartu po zavedení EMMC/UFS; SDMMC0 konfiguruje VCCIO_SD_S0 na výstup 1,8 V nebo 3,3 V podle periferního a aktuálního provozního režimu; SDMMC1 je 3,3 V; některé zdroje pinů jsou multiplexované.

● SARADC (≤7 kanálů): Rozlišení SARADC je 12 bitů, rychlost 1MS/s, rozsah vstupního napětí je 0~1,8V; Poznámka: SARADC_VINO_BOOT je určen k nastavení zaváděcí sekvence SYSTEMBOOT a nelze jej použít pro jiné funkce; SARADC_VIN1 je standardně nastaven jako vstupní vzorkovací port klíčové hodnoty a je multiplexován jako tlačítko režimu obnovy (nelze upravit);

SARADC_VIN2 je hardwarové ID desky, nevyvedené; SARADC_VIN3 je multiplexován pro detekci zvuku;

SARADC_VIN4~7 lze použít přímo.

● USB (≤2 kanály): Poznámka: USB2_OTG0 je výchozí port pro vypalování firmwaru pro RK3576, nezapomeňte si toto rozhraní v aplikaci rezervovat; USB3 a USB2.0 OTG mohou fungovat pouze jako zařízení nebo HOST současně; signál SS (5Gbps) USB3 OTG0 je multiplexován s DP1.4; signál SS (5 Gbps) USB3 OTG1 je multiplexován s PCIE1 nebo SATA1 a funkci USB nelze použít, když je nastavena na funkci PCIE nebo SATA;

● SATA (≤2 kanály): Podporuje funkci SATA PM, každý port může podporovat 5 zařízení; podporuje SATA 1,5 Gb/s, SATA 3,0 Gb/s, SATA 6,0 Gb/s; podporuje eSATA.

Poznámka: Řadiče SATA0 a PCIe0 jsou multiplexní; Řadiče SATA1 a PCIe1 nebo USB3_OTG1 jsou multiplexní;

● PCIe (≤2 kanály): 2 řadiče PCIe 2.1, oba podporují pouze režim RC;

Poznámka: Řadiče PCIe0 a SATA0 jsou multiplexní; Řadiče PCIe1 a SATA1 nebo USB3_OTG1 jsou multiplexní;

● MIPI DPHY CSI RX (≤2 kanály): 2 porty MIPI DPHY CSI RX, podporující režim 2/4-lane MIPI-CSI;

Poznámka: Rozdělení na režim 2 pruhy + 2 pruhy není v současné době podporováno; lze připojit maximálně 2 kamery;

● MIPI DCPHY CSI RX (≤1 kanál): 1 port MIPI DCPHY CSI RX s podporou 1/2/4-lane MIPI-DPHY režimu nebo 0/1/2 Trio MIPI-CPHY režimu;

● Poznámka: Rozdělení do režimu 2 pruhy + 2 pruhy není podporováno; TX a RX MIPI DCPHY Combo PHY lze konfigurovat pouze současně jako režimy DPHY TX a DPHY RX nebo současně jako režimy CPHY TX a CPHY RX. CIF (≤1 kanál): 1 kanál maximálně 16bitové DVP rozhraní, podporuje 8/10/12/16bitové;

Poznámka: 3,3V rozhraní, některé zdroje pinů jsou sdíleny;

● HDMI TX (≤1 kanál): Podporuje až HDMI 2.1, maximální podpora pro 4K@120Hz, podporuje režim HDMI FRL a je zpětně kompatibilní s režimem HDMI TMDS;

Poznámka: Sdíleno s ovladačem eDP;

● eDP (≤1 kanál): Podporuje až eDP 3.1, maximální podpora pro 4K@60Hz, podporuje režimy 1/2/4 Lane, nepodporuje Swap; Poznámka: Sdíleno s ovladačem eDP;

● MIPI DCPHYCSI TX (≤1 kanál): 1 port MIPI DCPHYCSI RX, podporuje režim MIPI-DPHY 1/2/3/4 pruhů nebo režim 0/1/2 Trio MIPI-CPHY;

● Poznámka: Nepodporuje rozdělení do režimu 2Lane+2Lane; TX a RX MIPI DCPHY Combo PHY lze konfigurovat pouze současně jako režim DPHY TX, DPHY RX nebo současně jako režim CPHY TX, CPHY RX.

● DP (≤1 kanál): Podporuje až eDP 3.1, maximální podpora pro 4K@120Hz, podporuje režimy 1/2/4 Lane, podporuje Swap;

Poznámka: Sdíleno se signálem SS USB3 OTG0;

● LCD (≤1 kanál): Podporuje 24bitový režim RGB, maximální rozlišení 1920x1080@60Hz; podporuje 16bitový režim BT1120, maximální rozlišení 1920x1080@60Hz; podporuje 8bitový režim BT656, maximální rozlišení 720x576@60Hz; Poznámka: Některé zdroje pinů jsou sdílené.

● EBC (≤1 kanál): Podporuje 8bitový/16bitový výstup, maximálně 32 úrovní odstínů šedé, maximální rozlišení 2560x1920@85Hz;

Poznámka: Některé zdroje pinů jsou sdílené.

● Zvuk (≤9 kanálů): 5 skupin SAI, podporujících režim master-slave, 8 až 32bitovou šířku a vzorkovací frekvence až 48 kHz; 2 skupiny PDM, režim master, podpora 8kanálového vstupu, šířka 16 až 32 bitů a vzorkovací frekvence až 192 kHz; 2 skupiny SPDIFTX; 1 skupina DSM PWMAudio;

Poznámka: Pro konverzi vzorkovací frekvence audio dat jsou k dispozici čtyři moduly ASRC (Asynchronous Sample Rate Converter); rozhraní 1,8 V/3,3 V, některé zdroje pinů jsou sdíleny;

● Ethernet (≤2 kanály): Podporuje 2 rozhraní RGMII s rychlostmi přenosu dat 10/100/1000 Mb/s.

Poznámka: Rozhraní 3,3V RGMII/RMII, některé zdroje pinů jsou sdílené.

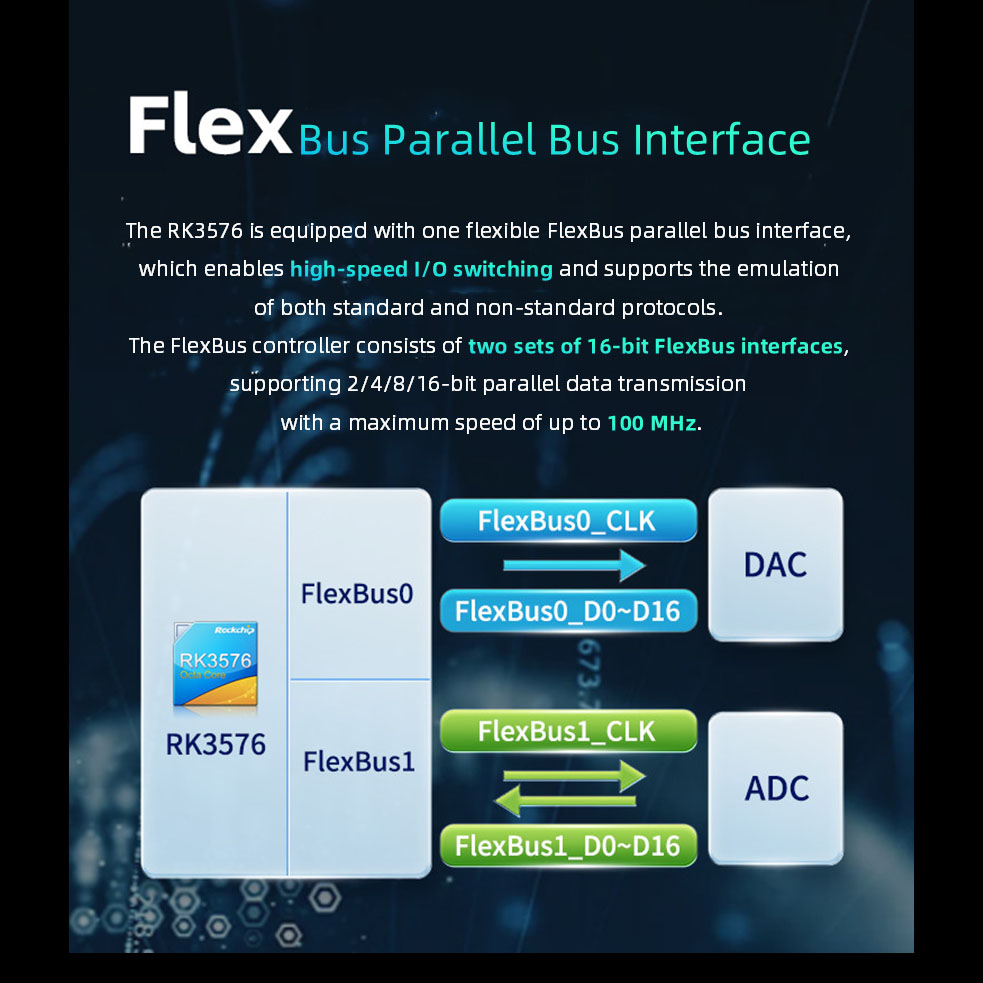

● FlexBus (≤1 kanál): Podporuje jedno flexibilní rozhraní paralelní sběrnice – rozhraní FlexBus, které může dosáhnout vysokorychlostního přepínání I/O a může emulovat některé standardní protokoly nebo nepravidelné protokoly. Typickým scénářem aplikace je kombinace vysokorychlostního 16bitového ADC a 16bitového DAC.

Poznámka: 3,3V rozhraní, některé zdroje pinů jsou sdílené.

● DSMC (≤1 kanál): Sériové rozhraní s dvojnásobnou rychlostí přenosu dat. Používá se hlavně v komunikaci zařízení PSRAM nebo periferní komunikaci LocalBus (jako je FPGA). Poznámka: 3,3V rozhraní, některé zdroje pinů jsou sdílené.

● UART (≤12 kanálů): Maximální podporovaná přenosová rychlost je 8 Mb/s.

Poznámka: Rozhraní 1,8V/3,3V, některé zdroje pinů jsou sdílené.

● I³C (≤2 kanály): Podporuje 7bitové a 10bitové režimy adres, s maximální rychlostí až 12,5 Mbit/s, kompatibilní se sběrnicí I²C, s maximální rychlostí až 400 Kbit/s. Poznámka: Rozhraní 1,8V/3,3V, některé zdroje pinů jsou sdílené.

● I²C (≤11 kanálů): Podporuje 7bitové a 10bitové režimy adres s maximální rychlostí až 400 Kbit/s.

Poznámka: Rozhraní 1,8V/3,3V, některé zdroje pinů jsou sdílené. SPI (≤5 kanálů): Konfigurovatelný režim master/slave. Poznámka: Rozhraní 1,8V/3,3V, některé zdroje pinů jsou sdílené.

● CAN (≤2 kanály): Podporuje CAN-FD; podporuje 1 Mbps.

Poznámka: Rozhraní 1,8V/3,3V, některé zdroje pinů jsou sdílené.

● PWM (≤3 kanály): 3 nezávislé ovladače PWM, podporující až 16 kanálů PWM, 32bitový časovač/počítač.

Poznámka: Rozhraní 1,8V/3,3V, některé zdroje pinů jsou sdílené.

Poznámka: Některé zdroje pinů jsou multiplexované. Podrobnosti naleznete v srovnávací tabulce funkcí pinů.

Kontaktujte nás pro vzorky a další informace!

Výhody služby

Minimální objednávka: 1 jednotka | Hromadné objednávky podporovány | Zdarma SDK | Bezplatná technická podpora | Přizpůsobení přijato

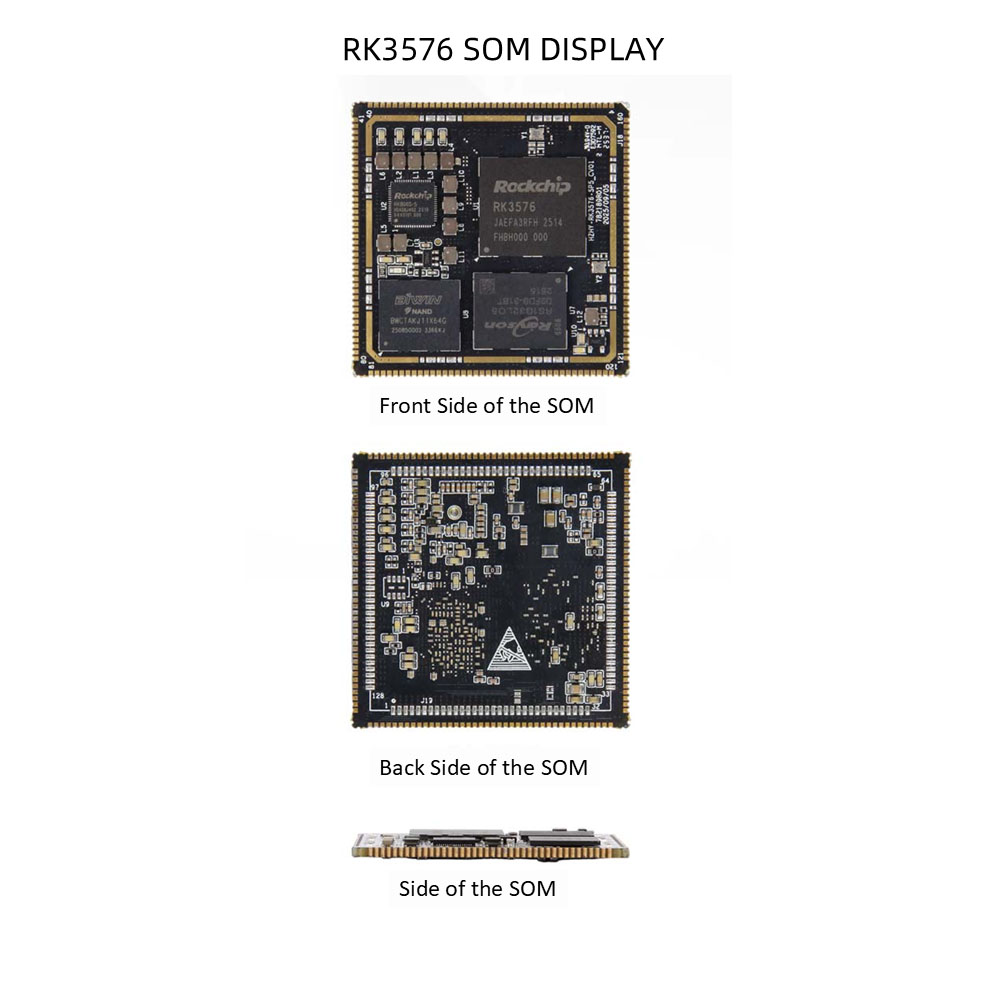

Podrobnosti RK3576 SOM
