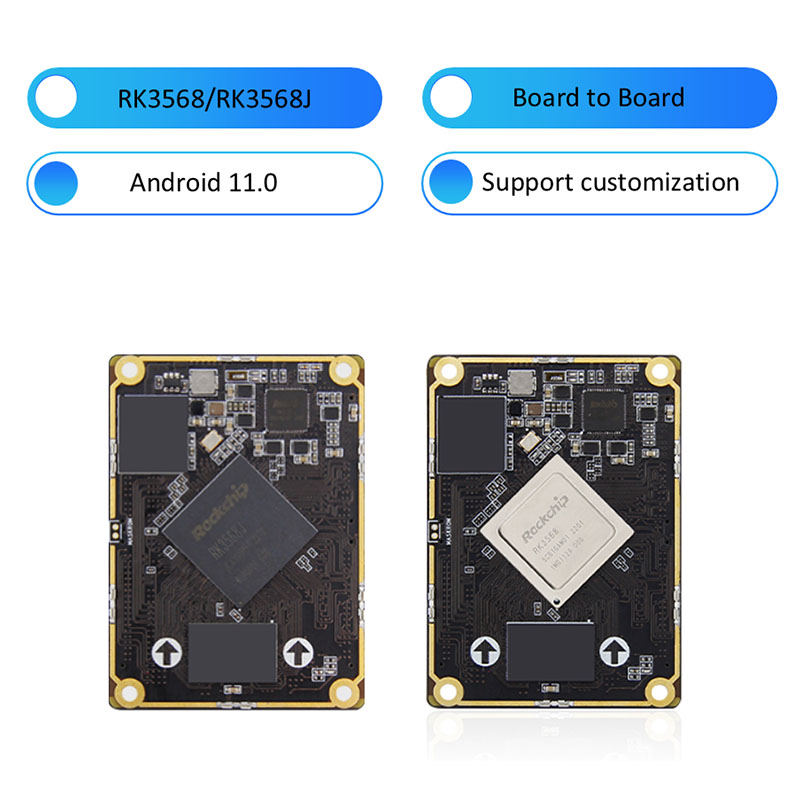

Rada RK3568J RK3568 na palubu SOM Core Board

Tuto plnohodnotnou desku (rozhraní BTB) lze použít jako vysoce výkonný počítač s jednoboru a vloženou základní deskou pro zobrazení, ovládání, přenos sítě, úložiště souborů, výpočetní techniku ​​Edge a další scénáře.

Používání rockchiprk3568 (komerční stupeň)/RK3568J (průmyslová třída) jako hlavního čipu přijímá 22nm procesní technologii, s maximální frekvencí 2,0 GHz, integrovanou čtyřjádrovou 64bitovou 64bitovou 64bitovou kortex-A55 Procesor a malig522, je možné, že je zabudován, je možné, že je zastavěný nezávislý procesor. Používá se pro lehké aplikace umělé inteligence.

Poskytněte celou řadu kombinací paměti a úložiště, z nichž si můžete vybrat, vyváženou konfiguraci hardwaru na palubě, širokou škálu aplikací.

Vestavěný nezávislý výpočetní výkon NPU může dosáhnout 1tops (3568J je 512Macnpu), lze použít pro lehké aplikace umělé inteligence.

Má vysokou integraci a bohatá rozhraní rozšíření a je vybavena duálními gigabitovými ethernetovými porty, HDMI, EDP, 5minipcle, SATA, M.2, USB3.0, USB2.0, rozhraní obrazovky MIPI, MIPI, rozhraní kamery MIPI, MIPI, rozhraní Scénáře a další expandujte na destu.

Oficiálně podporuje mainstreamový Andriod 11, Debain, obrázky operačního systému Ubuntu a lze jej použít na řadu různých aplikačních prostředí.

Poskytujte zcela open source, oficiální návody, kompletní balíčky vývoje ovladačů SDK, schémata designu a další zdroje, můžete snadno začít bez slepých uliček.

Rada RK3568J RK3568 na nástup do funkce Core Core Board

Může sdílet základní desku s naší základní deskou RK3566 BTB. Jinými slovy, musíte navrhnout pouze jednu základní desku pro podporu dvou základních desek.

K dispozici jsou komerční a průmyslová třída.

Rozumná cena s vysokou kvalitou.

Připraven k použití. Podporuje více operačních systémů.

Rozhraní Ethernet s dvojitým gigabitem, podporuje regulaci dynamického napětí.

Vestavěná nezávislá NPU, výpočetní výkon může dosáhnout 512MAC/1tops.

Podporuje přepínání modelů hlavních architektury s jedním kliknutím, lze použít pro lehké aplikace umělé inteligence.

Výkonné možnosti analýzy obrazu, snadné dekódování 4K podporuje 4K@60 snímků H.264 \ H.265 \ Vp9 Dekódování formátu a kódování formátu 1080p60 H.264 \ H.265.

Displej s dvojitou obrazovkou, vysoký a přenosný.

Podpořte displej s dvojitou obrazovkou, podporujte až 4k60 snímků + 1080p60 snímky výstup obrazu současně.

S bohatými rozhraními expanze pro uspokojení různých vnějších potřeb

Rada RK3568J RK3568 na palubu Parametrů základní desky SOM

Konfigurace hardwaru základní desky RK3568

Konektor: Muž: SGDBM-05-80P-H10 Žena: SGDBF-05-80P-H30

Hlavní čip: RK3568/RK3568J (čtyřjádrový kortex-a55, 2GHz, Mali-G52)

IO: BTB vede k 320 pinům, 0,5 mm mezery, vede ke všem I0

Paměť: 1/2/4/8GB, LPDDR4/4X, 1560MHz

Úložiště: 8/32/64/128GB, EMMC

konfigurace hardwaru základní desky K3568 BTB

Konektor: Muž: SGDBM-05-80P-H10 Žena: SGDBF-05-80P-H30

Výkonové rozhraní: 12V@1A (1A a výše) vstup DC, rozhraní DC

Ethernet: 10/100/1000m Adaptivní ethernet port*2

HDMI: Rozhraní obrazovky HDMI2.0, podporuje displej s dvojitou obrazovkou, maximální rozlišení 4096*2160@60Hz

MIPI-DSI: rozhraní obrazovky MIPI*2, lze zapojit do obrazovky MiPi Wildfire MIPI, podpora displeje s dvojitou obrazovkou: Jednoho MIPI režimu Maximální rozlišení 1920*1080@60Hz

MIPI-CSI: rozhraní kamery MIPI*2, lze připojit do kamery IMX415/OV8858

EDP: rozhraní obrazovky EDP1.3*1, EDP Touch Interface*1; Podporujte displej s dvojitou obrazovkou

USB2.0: Rozhraní typu A*3 (hostitel); Rozhraní typu C*1 (OTG), pro rozhraní pro spalování firmwaru

USB3.0: Rozhraní typu A*1 (hostitel)

M.2 Rozhraní: M.Key Typ Drift State Drive, PCLE3.0*2 pruhy; lze připojit v 2280 Specifikaci NVME SILD STATE DRIVE

Rozhraní PCLE: Mini-PCLE rozhraní, lze použít s síťovou kartou WiFi s plnou výškou nebo poloviční výškou, 4G modulem nebo jiným modulem rozhraní Mini-Pcle

Držák SIM karty: Funkce SIM karty je třeba použít s modulem 4G

Rozhraní SATA: Standardní rozhraní SATA*1; Rozhraní napájecího napájení SATA*1, podporuje výstup 12V

CAN: CAN*2

ADC: Rozhraní ADC Akvizice*1

Sériový port: Debug sériový port*1 (UART2) Výchozí parametr 1500000-8-N-1; Lvttl sériový port*2 (UART7 & UART9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

Držák karty TF: Podporuje bootovací systém micro SD (TF), až 512 GB

Zvuk: zvukový výstup, 3,5mm držák zvuku*1 (zelená); Zvukový vstup, 3,5 mm držák zvuku*1 (červená); Rozhraní mikrofonního mikrofonu*1 rozhraní reproduktoru SPK*1, může připojit 1W Power Reproduktor

Tlačítko: tlačítko napájení; resetovací tlačítko; Tlačítko obnovy

Infračervený přijímač: Podporuje infračervené funkce dálkového ovládání

RTC: RTC Power Socket*1

Rozhraní fanoušků: Podporuje instalaci 5V ventilátoru pro chlazení
